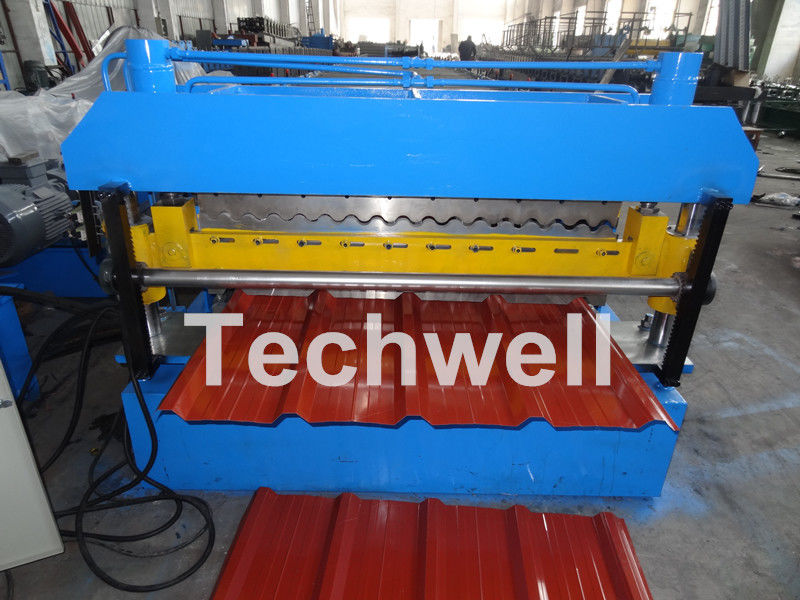

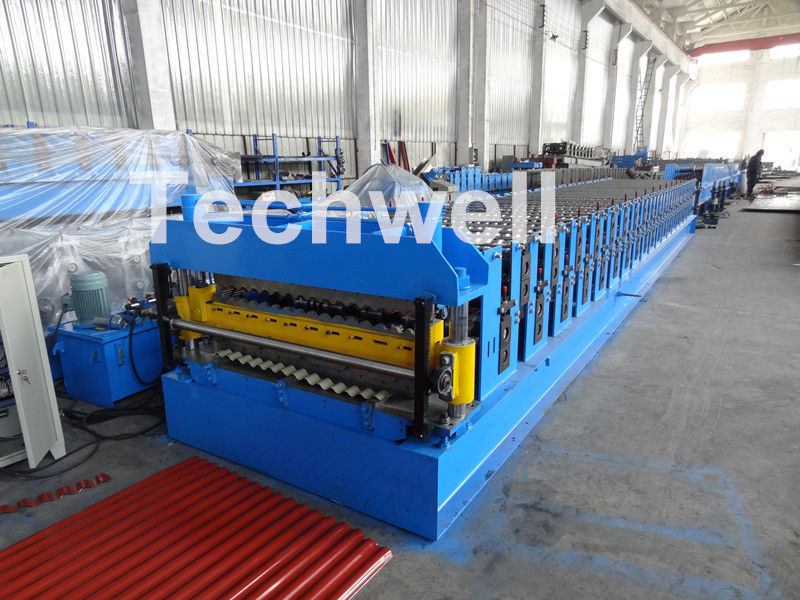

Rolo de formação do painel do telhado de 18 estações que forma a máquina, rolo dobro da folha que forma a máquina
Sumário do rolo da dupla camada anterior
1) Este rolo da folha do oof da dupla camada que forma a máquina adota o material da produção da bobina para formar 2 perfis diferentes do telhado através do decoiler manual de 5 toneladas, da pitada que alimentam, do rolo principal que fazem parte, do corte hidráulico, da estação hidráulica, do sistema de controlo do PLC, e do tipo tabela do Não-poder do apoio.
2) A máquina inteira adota o controle do PLC, controle de velocidade da C.A. pela tecnologia do inversor da frequência, para realizar a auto produção contínua, que é o melhor desejou a maquinaria na construção de aço e o metal lamina a formação da indústria da maquinaria.
3) Formando a velocidade: aproximadamente 0-20 m/min (com exclusão do tempo do corte);
4) Uma máquina para 2 perfis
Especificações técnicas principais
| Artigo | Rolo da dupla camada que forma a máquina | |
| Material da bobina | Espessura | 0.3-0.8mm |
| Largura da bobina | Feito-à-medida, 1000mm ou 1200mm ou 1250mm | |
| Força de rendimento | 250-350 Mpa | |
| Material | PPGI, aço da cor, SOLDADO. | |
| Decoiler/Uncoiler | Tipo de Decoiler | Tipo manual ou hidráulico ou auto |
| Largura da bobina | Máximo 1250mm | |
| Identificação | 508-610mm | |
| O.D | Máximo 1500mm | |
| Rolo principal que forma a máquina | Formando estações | 18-22 estações (dependa dos perfis finais) |
| Material do rolo | Aço do nível superior 45#, tratado toda por máquinas precisas do CNC, e revestido com o cromo duro de 0.05mm e o tratamento de lustro | |
| Diâmetro do eixo | 75mm | |
| Material do eixo | Aço 45# de primeiro grau, aquecido e extinto | |
| Tipo de movimentação | construção de aço e corrente da transmissão | |
| Formando a velocidade | 0-20m/min | |
| Poder principal | 7.5KW | |
| Ajuste manualmente os espaços e os rolos podem produzir a folha de diferente em uma escala | ||
| Corte ao dispositivo do comprimento & à estação hidráulica | Tipo do corte | Corte hidráulico |
| O corte morre material | Aço de Cr12Mov, HRC58-62 | |
| Poder do corte | 3KW | |
| Pressão hidráulica | 10-15Mpa | |
| CuttingTolerance | 10m+/-1.5mm | |
| Codificador | Tipo de OMRON | |
| Caixa de controle elétrica do PLC | PLC | PANASONIC marca |
| Inversor | Tipo de YASKAWA | |
| Tela táctil | PANASONICE | |
| Tipo da operação | Tela táctil & botão | |
| Tabelas de Suopport | Tipo da tabela | Tipo simples do nonpower |
| Função | Para apoiar os painéis ondulados terminados | |
Fluxo de trabalho
Componentes principais
Desenho do perfil da referência
Aplicações
Telhado do metal; telhado de aço; painel de parede do telhado do metal; painel de parede de aço do telhado; folha do telhado do metal; folha de aço do telhado; metal
painel do telhado; painel de aço do telhado; revestimento da parede do telhado; revestimento do telhado; revestimento da parede

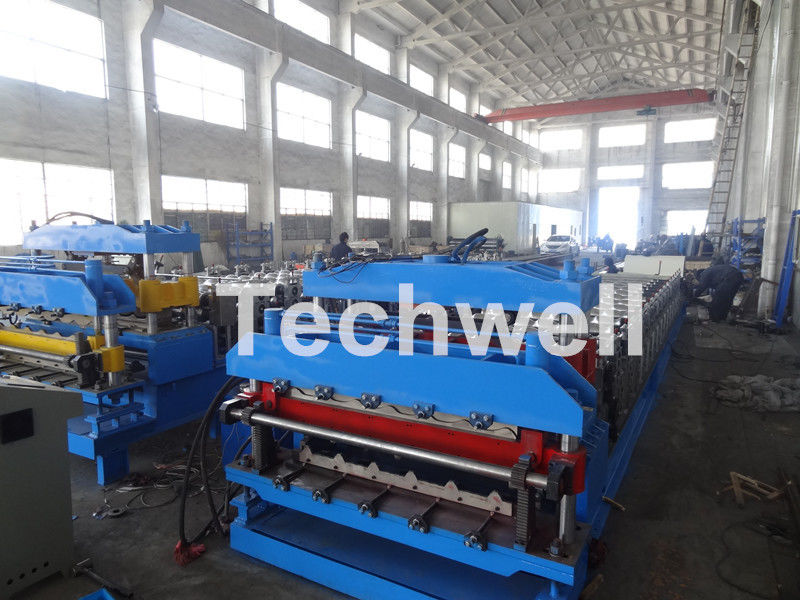

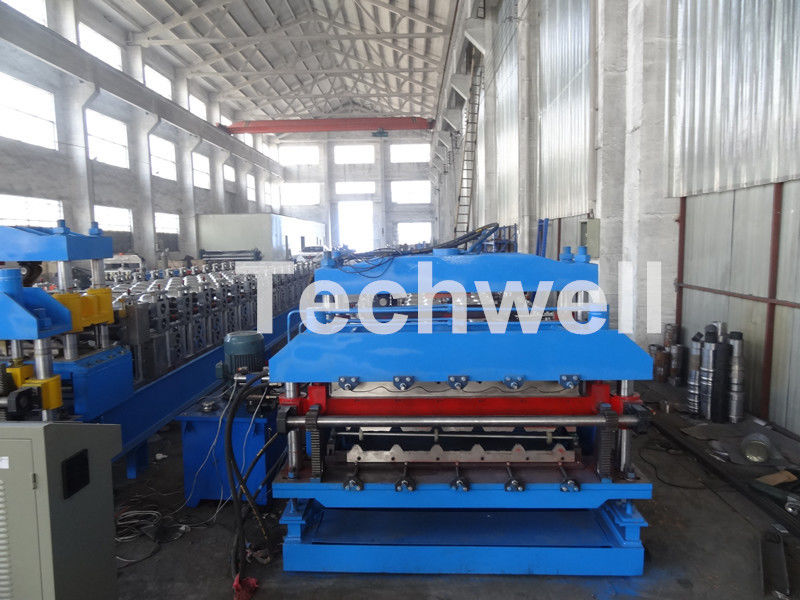

Mais imagens da máquina
