Lugar de origem:
China
Marca:
TECHWELL
Certificação:
CE, ISO
Número do modelo:
TW-CZ300
Contacte-nos

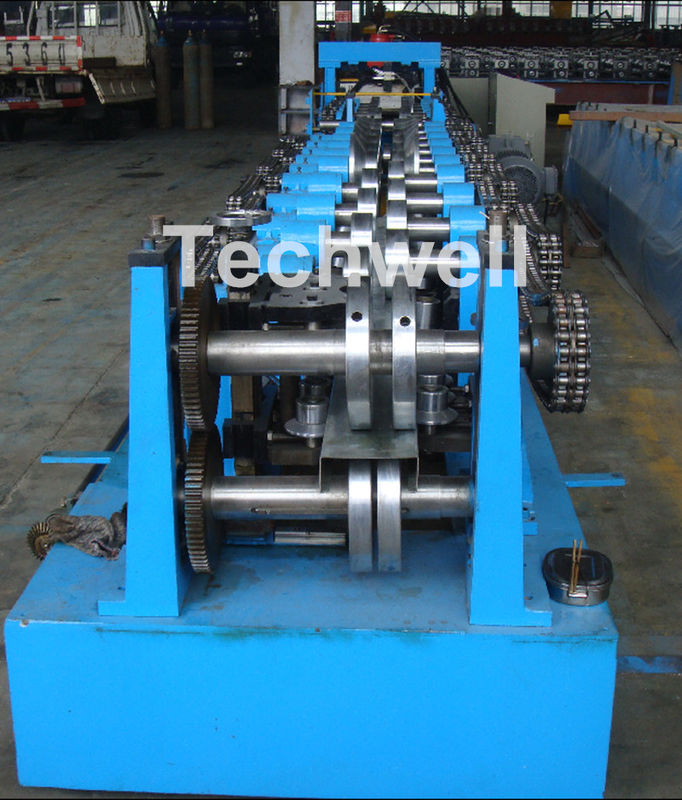

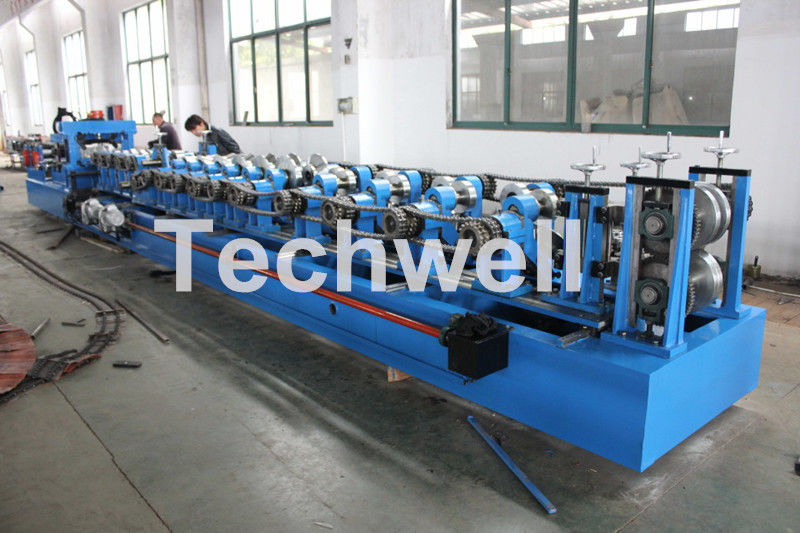

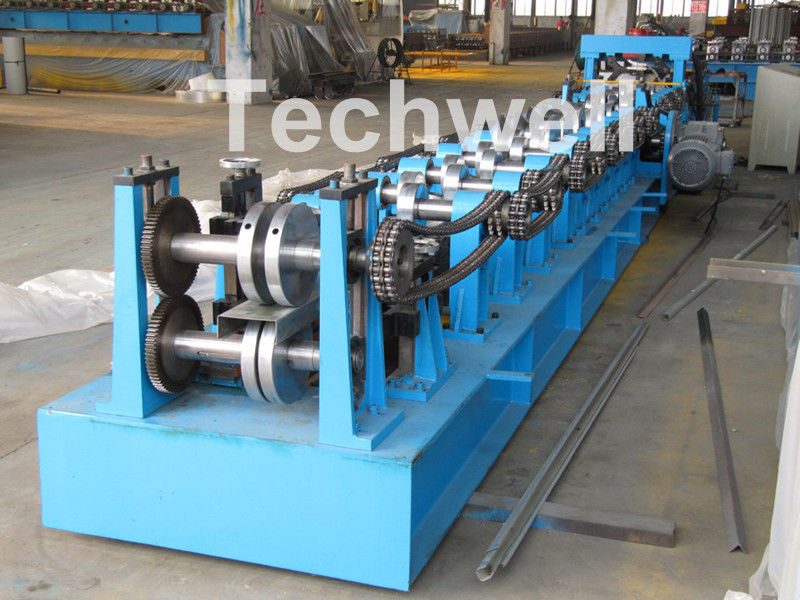

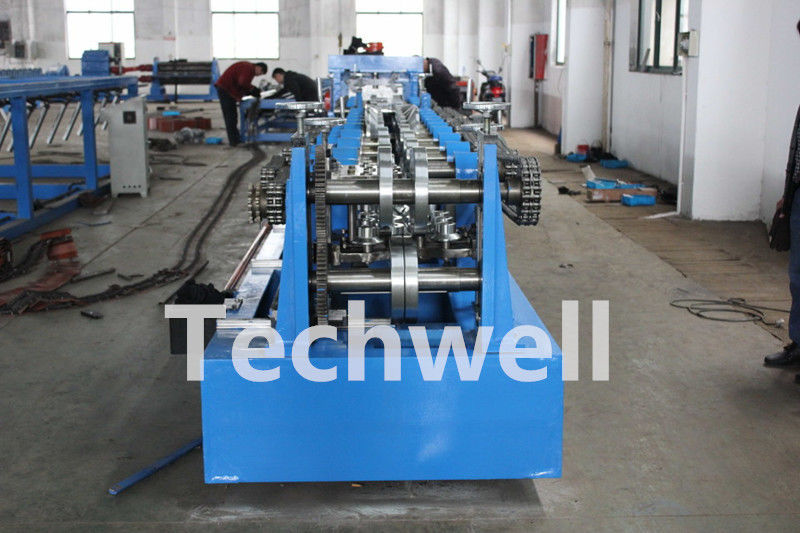

O Purlin lamina a formação da máquina para fazer o Purlin dado forma CZ com 17 estação de formação TW-CZ300
Especificações principais
Material da bobina | Espessura | 1.5-3.0mm |
Material | Aço suave. SOLDADO | |
Decoiler/Uncoiler | Largura da bobina | Máximo 1500mm |
Identificação | 400-530mm | |
O.D | Máximo 1500mm | |
Capacidade de peso de decoiler | máximo 5Ton. | |
Pitada que alimenta & que nivela o dispositivo | Alimentação da pitada de 2 rolos | |
Nivelamento de 7 rolos | Rolo da parte superior 3, mais baixo 4 rolos | |
Nivelando o diâmetro do rolo | aproximadamente Φ90mm | |
Poder do motor | sobre 4KW | |
Dispositivo de perfuração hidráulico | Tipo de perfuração | Tipo pré-perfurando hidráulico |
Tamanho de perfuração do molde | De acordo com o desenho | |
Energia hidráulica | 11KW | |
Corte | Tipo do corte | Pre-corte hidráulico |
CuttingTolerance | +/-1.5mm | |
Codificador | Tipo de OMRON | |
Rolo principal que faz parte | Formando estações | 16 estações (dependa dos perfis) |
Material do rolo | Aço do nível superior GCr15 (HRC58-62), e a superfície do rolo com ≥ duro 0.05mm do cromo | |
Diâmetro do eixo | Φ90mm | |
Material do eixo | Aço do nível superior 45# | |
Tipo de movimentação | Transmissão Chain | |
Formando a velocidade | 0-15m/min | |
Poder principal | 18KW | |
Controle bonde | PLC | PANASONIC marca ou feito-à-medida |
Inversor | Tipo de YASKAWA ou feito-à-medida | |
Tela táctil | PANASONICE ou feito-à-medida | |
Tipo da operação | Tela táctil & botão |
Sumário do rolo do Purlin da CZ anterior
Fluxograma de trabalho
Componentes principais
Imagens da máquina da oficina da referência
