A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm

China A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm fornecedor
A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm fornecedor A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm fornecedor A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm fornecedor A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm fornecedor

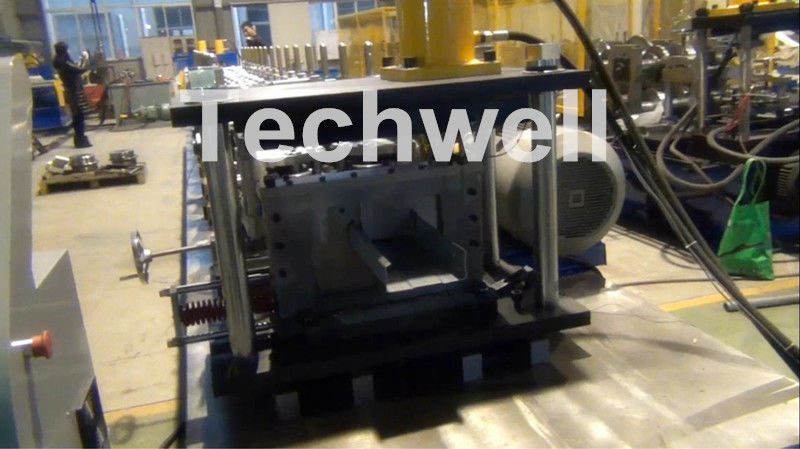

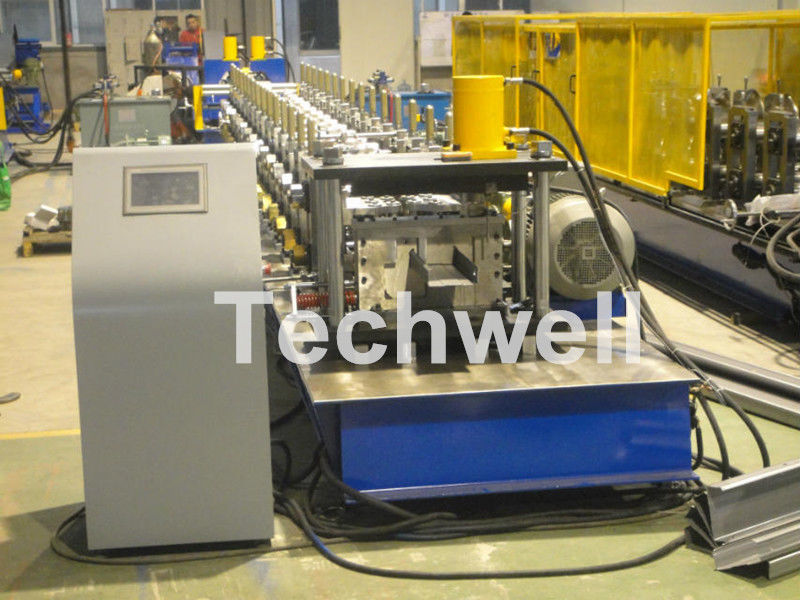

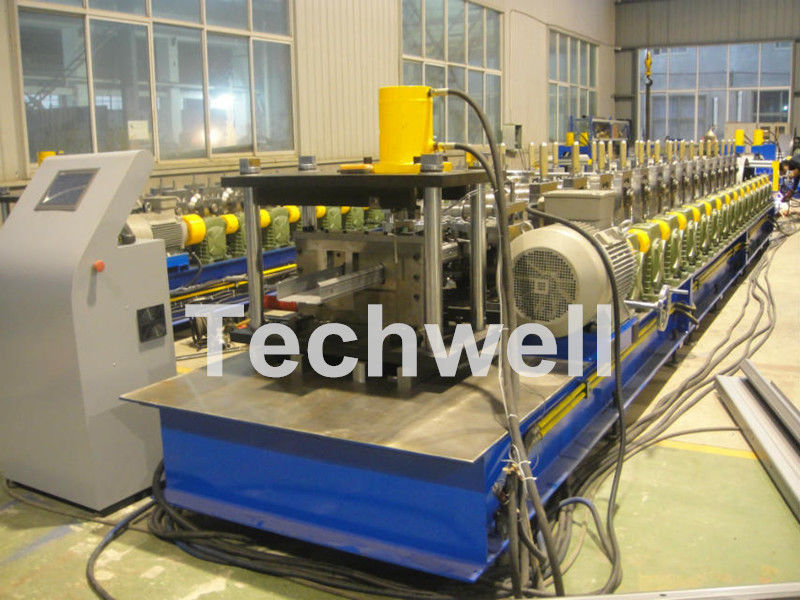

Imagem Grande :  A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm

Detalhes do produto:

Lugar de origem: China
Marca: TECHWELL
Certificação: CE, ISO
Número do modelo: TW-C300

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: Contact Us
Detalhes da embalagem: embalagem padrão
Tempo de entrega: 55-65 dias de trabalho
Termos de pagamento: 40% T/T adiantado, 60% T/T antes da expedição
Habilidade da fonte: 20 conjuntos
Contact Now
Descrição de produto detalhada
matérias-primas: Folha de aço galvanizado Formando Strcuture: coluna de guiamento
Formando a velocidade: 0-15m/min Diâmetro do eixo: Φ 85mm
Formando o motor: 15KW Tipo de movimentação: Movimentação Chain

A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm





   Especificações técnicas principais





 1). Uncoiler manual de 5 toneladas

  1. Quadro da máquina: estrutura da soldadura com lastingtreatment do tiro

  2. Componentes: A base, dispositivo do freio, apoio interno do furo, expandindo/aperta o dispositivo

  3. Capacidade de peso: De 5 toneladas

  4. Identificação: 500mm

  5. Largura máxima da bobina: 500mm

  6. O.D: Máximo 1500mm



 2). Pitada que alimenta & que nivela o dispositivo

  1. Pitada que alimenta, nivelamento de 2 rolos de 7 rolos (rolos da parte superior 3, mais baixo 4 rolos)
  2. nivelando o diâmetro do rolo: aproximadamente Φ 90milímetros
  3. Nivelando o material do rolo: nível superior 40Cr
  4. Tratamento térmico de nivelar o rolo: a Olá!-frequência de superfície extingue o tratamento
  5. Nivelando o poder do motor: 4QUILOWATTS



 3). Rolo principal que faz parte

  1. Formando a espessura material: 1.5-3.0mm
  2. Formando o tipo material: SOLDADO ou aço carbono
  3. Quadro da máquina: aço do nível superior soldado e que modera o tratamento
  4. Material do eixo: aço do nível superior 45#
  5. Diâmetro do eixo: Φ 85mm
  6. Carregamento: Rolamento de HRB (tipo chinês superior)
  7. Material do rolo: aço do nível superior GCr15, e superfície do rolo com duro 0.05mm do cromo
  8. Formando a estação: estações do ≈ 16
  9. Formando a velocidade: 0-15m/min com exclusão do tempo da perfuração/corte
  10. Formando o motor: ≈15KW
  11. Tipo de movimentação: Movimentação Chain
  12. Formando a velocidade: 0-15m/min



 4). Corte hidráulico & estação hidráulica

  1. Tipo do corte: corte hidráulico
  2. Ao cortar, parada da máquina
  3. tolerância do corte: 10m+/-1.5mm
  4. Codificador: Tipo de OMRON
  5. Energia hidráulica: 11KW



 5). Sistema de controlo do PLC

  1. A linha inteira é controlada por PLC importado, relação da humano-máquina do tela táctil do LCD. Os povos interagem com o PLC. Operador ajustando o programa para correr automaticamente (controle programável) para monitorar e controlar o processo, para conseguir o operador para controlar a linha de produção e para alterar os parâmetros de controle, e a monitoração de tempo real do estado do equipamento, dos parâmetros de funcionamento e da indicação da falha. Trabalhe o ajuste digital do comprimento da parte, comprimento da parte do trabalho ajustável. Monitoração de tempo real da indicação de funcionamento do estado e da falha do equipamento.
  2. Operação: manual/automático. É conveniente à manutenção com o modelo manual e há uma parte inferior da parada de emergência nela.



 6). Tabela da corrida-para fora

  1. Formulário: Estrutura da soldadura de aço, cremalheira da saída do nenhum-poder
  2. Quantidade: 1 parte





   Sumário do rolo do Purlin de C anterior



1. Este rolo do purlin de C que forma a máquina adota o material da produção da bobina para formar perfis de C através do decoiler manual de 5 toneladas, alimentação da pitada, nivelando rolos, o rolo principal que fazem parte, o corte hidráulico, a estação hidráulica, o sistema de controlo do PLC e o tipo tabela do Não-poder do apoio.



2. A máquina inteira adota o controle do PLC, controle de velocidade da C.A. pela tecnologia do inversor da frequência, para realizar a auto produção contínua, que é o melhor desejou a maquinaria na construção de aço e o metal lamina a formação da indústria da maquinaria.



3. formando a velocidade: aproximadamente 0-15 m/min (com exclusão do tempo do corte);





   Componentes principais



  • Decoiler ---------------------------------------------------------- 1 unidade
  • Alimentação da pitada -------------------------------------------------- 1 unidade
  • Nivelamento de 7 rolos ---------------------------------------------- 1 unidade
  • Rolo principal que forma a máquina ----------------------------------- 1 unidade
  • Dispositivo hidráulico do corte -------------------------------------- 1 unidade
  • Estação hidráulica ----------------------------------------------- 1 unidade
  • Controle de computador do PLC ----------------------------------------- 1 unidade
  • Tabela da saída ------------------------------------------------------ 1 unidade



   Desenho do perfil da referência



A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm
A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm





   Aplicações



O purlin de C, c deu forma ao purlin, canal de c, canal do bordo, seção de c, perfil de c, forma de c, purlin de aço de c, construção de aço do purlin de c

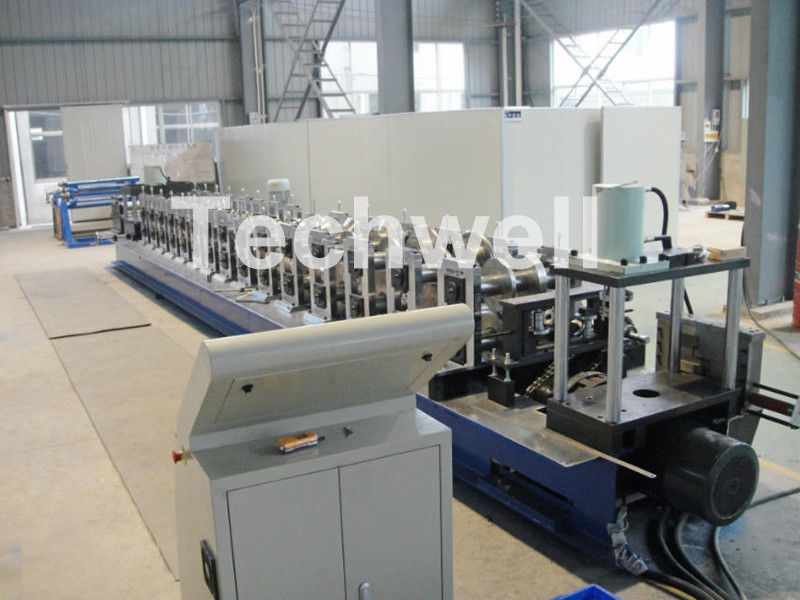

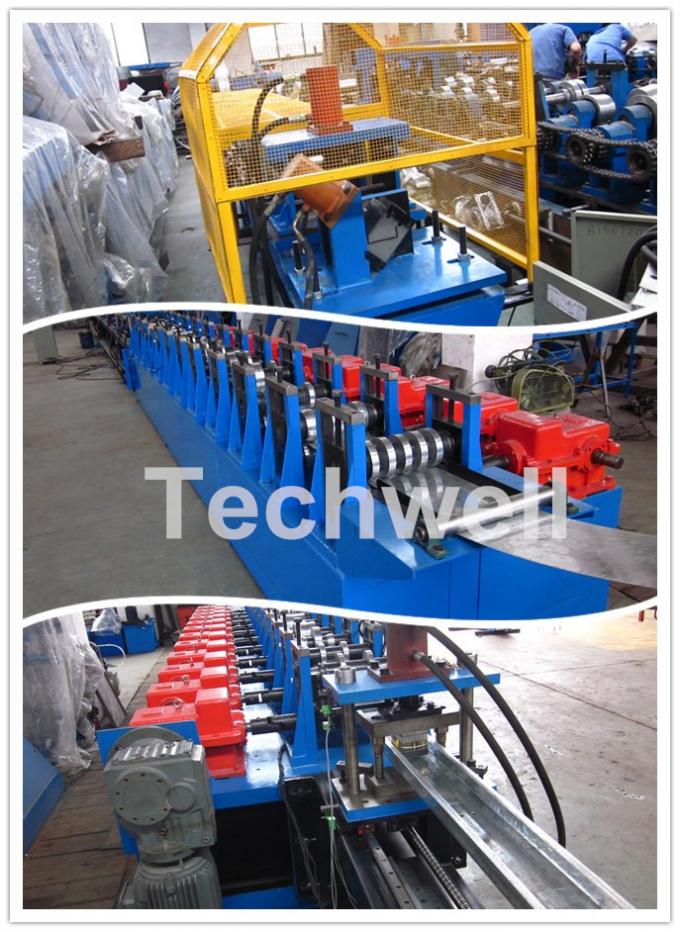

   Mais imagens da máquina



A seção de C lamina a formação do rolo do canal da máquina/C que forma a máquina com espessura de formação de 1.5-3.0mm
