Plataforma do metal estrutural do quadro da máquina da placa de parede da soldadura que forma a máquina com transmissão Chain

Plataforma do metal estrutural do quadro da máquina da placa de parede da soldadura que forma a máquina com transmissão Chain

Metal rolo deck dá forma à máquina

deck de rolo dá forma à máquina

Lugar de origem:

China

Marca:

TECHWELL

Certificação:

CE

Número do modelo:

TW-FD1250

Contacte-nos

Peça umas citações
Detalhes do produto
Material:
Folha de aço galvanizado
Material da lâmina de Cutitng:
Cr12mov
Tolerância do comprimento de corte:
+/-1.5mm
Poder do motor principal:
22kw
Codificador:
Tipo de OMRON
Sistema de Controle:
Controle de freqüência do PLC
Descrição do produto

Plataforma do metal estrutural do quadro da máquina da placa de parede da soldadura que forma a máquina com transmissão Chain



   Especificação principal da plataforma de assoalho que forma a máquina



 Material apropriado  Espessura da folha da bobina  0.8-1.2mm
 Largura da bobina  Feito-à-medida, 1000mm ou 1200mm ou 1250mm
 Força de rendimento  250-350Mpa
 Material  Chapa de aço galvanizada
 Decoiler/Uncoiler  Tipo de Uncoiler  Tipo manual ou hidráulico ou auto
 Largura da bobina  Max.1250mm
 Identificação  508-610mm
 O.D  Max.1500mm
 Rolo da plataforma de assoalho que forma a máquina  Formando estações  aproximadamente 24 estações (dependa do projeto final)
 Material do rolo  Processo extinto e aquecido do aço Gcr15, o HRC58-62
 Tipo de movimentação  Transmissão Chain
 Formando a velocidade  10-12m/min
 Poder principal  22KW
 Dispositivo do corte  Tipo do corte  Corte hidráulico
 O corte morre material  Aço de Cr12Mov, HRC58-62
 Tolerância do corte  +/-1.5mm
 Codificador  Tipo de OMRON
 Painel de controlo bonde do PLC  PLC  PANASONIC marca
 Inversor  Tipo de YASKAWA
 Tela táctil  PANASONIC
 Tipo da operação  Tela táctil & botão
 Estação hidráulica  Estação hidráulica  Tipo chinês famoso
 Energia hidráulica  4.0KW
 Pressão hidráulica  10-12Mpa
 Tabelas do Runout  Tipo da tabela  Tipo simples do nonpower
 Função  Para apoiar os painéis terminados







   Introdução de plataforma do metal que forma a máquina





1.  A plataforma de assoalho é um sistema de pouco peso do decking, para a construção do bloco do carro, compreendendo o perfil de aço, parte-reforçado pelo concreto. O rolo da plataforma de assoalho que forma a máquina é o fabricante essencial de sua produção.



2.  O rolo da plataforma de assoalho que forma a máquina é com sistema de controlo totalmente automático com PLC.



3.  O comprimento, quantidade de folhas é ajustável.

4.  Nós igualmente podemos fazer um rolo feito sob encomenda que forma a máquina, isto é. Nós podemos projetar a máquina de acordo com seu desenho da especificação e do perfil.



5.  Um rolo que forma a máquina somente pode produzir um perfil.







   Componentes principais



Decoiler 1 unidade
Alimentação 1 unidade
Rolo principal que forma a máquina 1 unidade
Dispositivo hidráulico do corte 1 unidade
Estação hidráulica 1 unidade
Controle de computador do PLC 1 unidade
Tabela da saída 1 unidade





   Fluxograma do rolo da plataforma de assoalho anterior





Decoiler ---- Dispositivo de alimentação do guia ---- Formação do rolo ---- Dispositivo do corte ---- Tabela do apoio

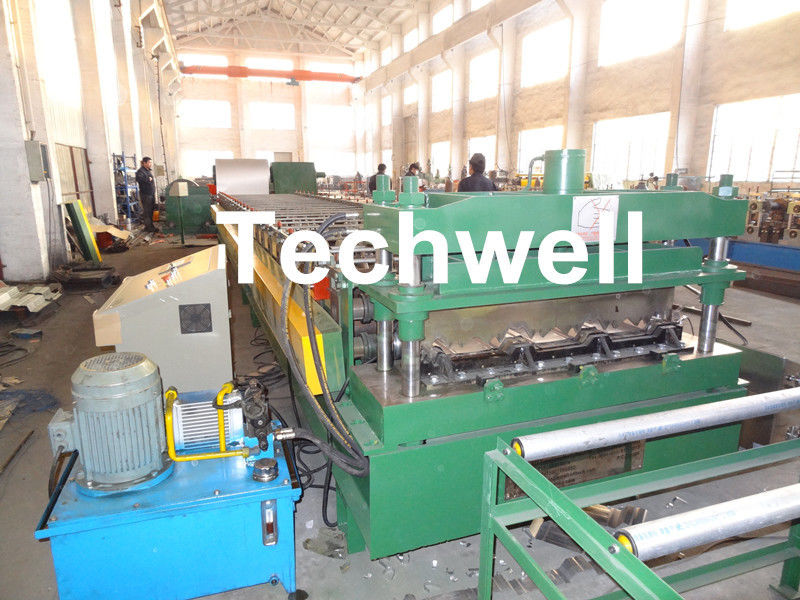

Plataforma do metal estrutural do quadro da máquina da placa de parede da soldadura que forma a máquina com transmissão Chain 0





   Desenho do perfil da referência

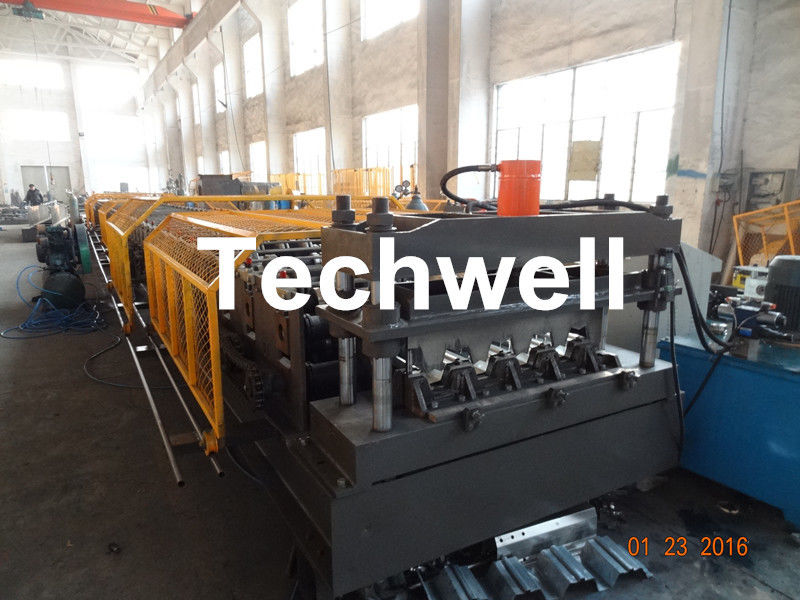

Plataforma do metal estrutural do quadro da máquina da placa de parede da soldadura que forma a máquina com transmissão Chain 1

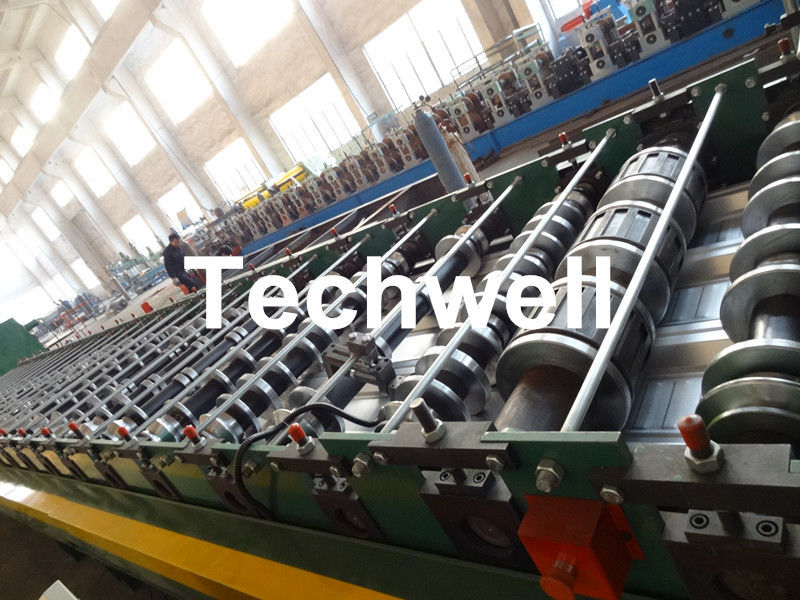

Plataforma do metal estrutural do quadro da máquina da placa de parede da soldadura que forma a máquina com transmissão Chain 2





   Aplicações



Plataforma do piso de aço, plataforma do metal, plataforma de aço, folha do decking do metal, plataforma de assoalho da construção de aço…





   Vantagens competitivas





1. Produtos duráveis e amplamente utilizados

2.Simple a operar-se quando monte

o fabricante 3.Direct, fornece com o preço de alta qualidade e melhor.

amostra 4.Provide em livre.

5.Products e a solução do projeto forneceram rapidamente e livremente

projeto 6.Best orientado para suas exigências especiais





   Mais imagens da máquina

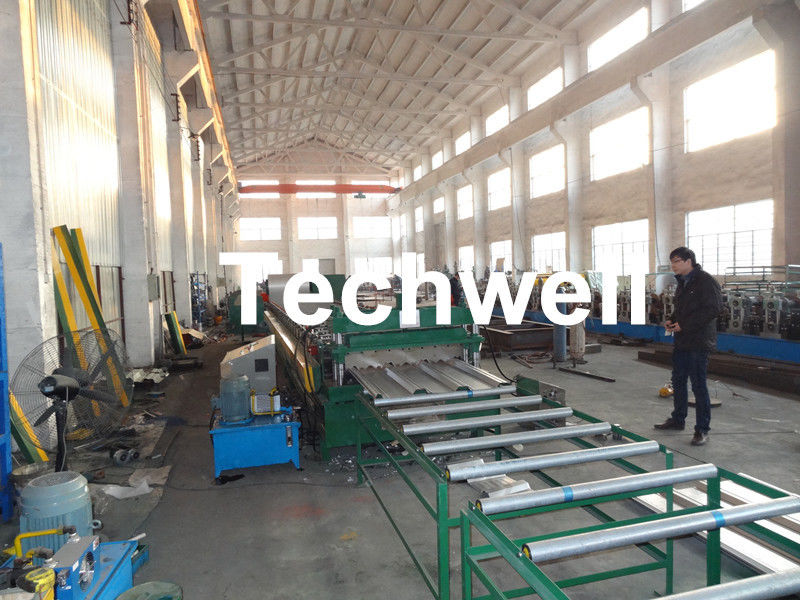

Plataforma do metal estrutural do quadro da máquina da placa de parede da soldadura que forma a máquina com transmissão Chain 3
