Alumínio, porta do obturador de rolamento da espuma do plutônio do aço carbono que faz a máquina com corte de seguimento servo da Voo-serra

Lugar de origem China
Marca TECHWELL
Certificação CE
Número do modelo TW-PURD85
Quantidade de ordem mínima 1 conjunto
Preço Contact Us
Detalhes da embalagem embalagem padrão
Tempo de entrega 55-65 dias de trabalho
Termos de pagamento 40% T/T adiantado, 60% T/T antes da expedição
Habilidade da fonte 20 conjuntos

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Formando a estrutura do quadro Colum de guiamento Espessura material 0.2-0.8mm
Poder principal 7.5KW Poder do corte 2.2kw
Poder do servo motor 1.5Kw Largura curvada 39mm/42mm/45mm/55mm/65mm/77mm
Realçar

Rolo da porta da garagem que forma a máquina

,

Obturador do rolo da porta que dá forma à máquina

Deixe um recado
Descrição de produto

Alumínio, porta do obturador de rolamento da espuma do plutônio do aço carbono que faz a máquina com corte de seguimento servo da Voo-serra



   Parâmetros técnicos principais





 1). 3Ton manual Decoiler



  1. tipo de Decoiler: Tipo manual decoiler

  2. capacidade de peso de decoiler: de 3 toneladas

  3. expansão manual

  4. desenrolar-se passivo

  5. IDENTIFICAÇÃO: 508mm, 610mm



Alumínio, porta do obturador de rolamento da espuma do plutônio do aço carbono que faz a máquina com corte de seguimento servo da Voo-serra 0



 2). Guia de alimentação



  1. função: É usada para liberar a cabeça da bobina e para alimentá-la na máquina de formação, fazendo a bobina reta e lisa após decoiling.

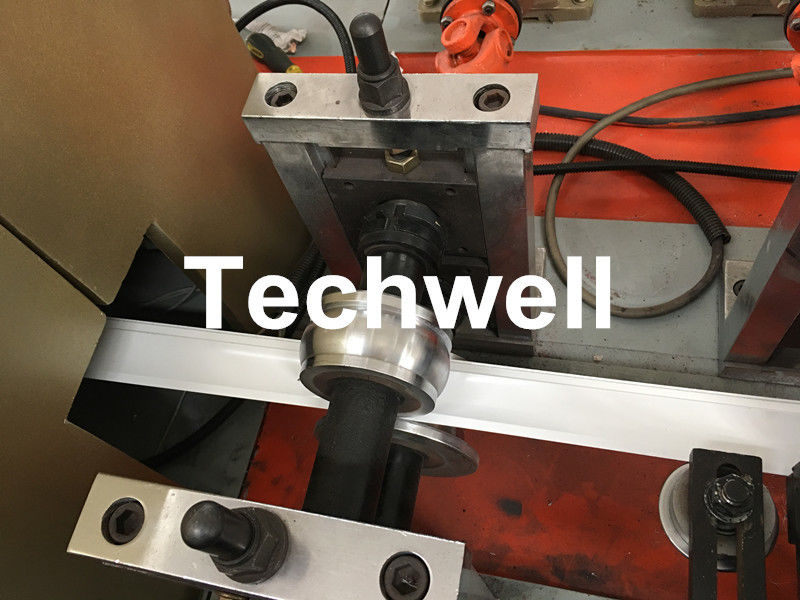

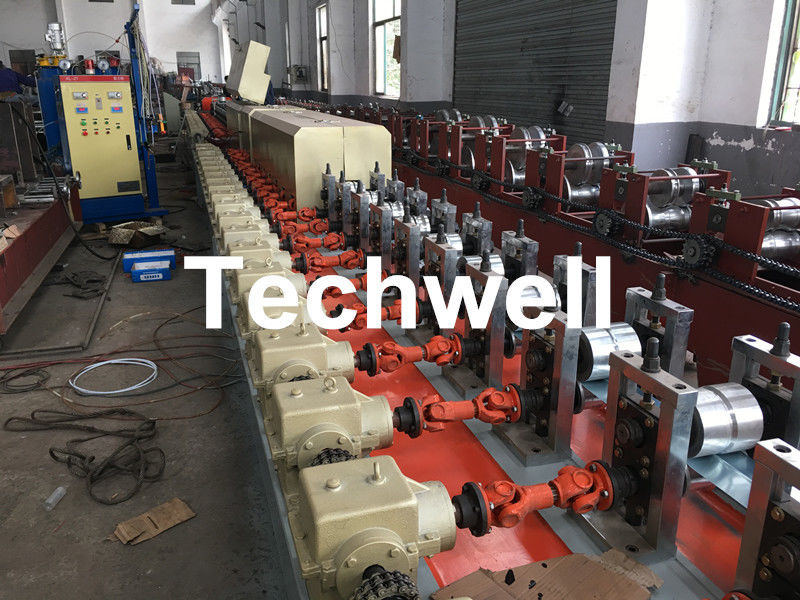

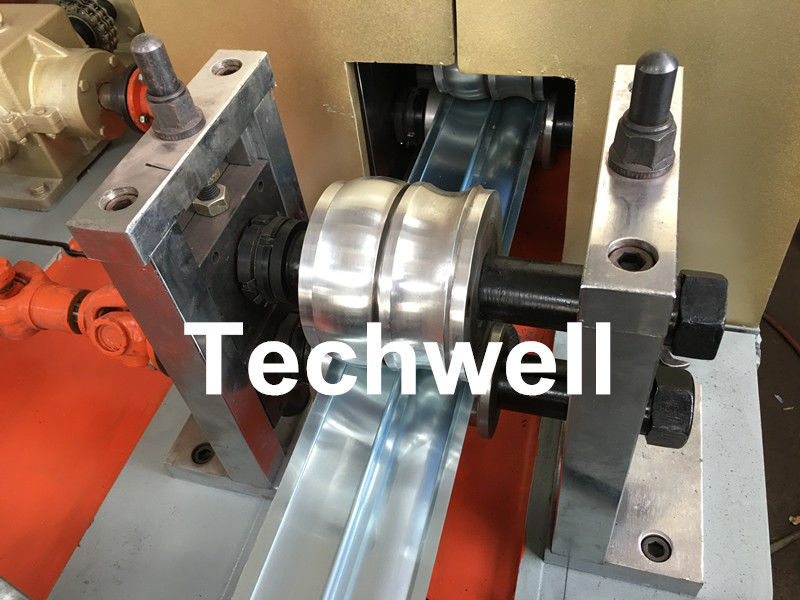

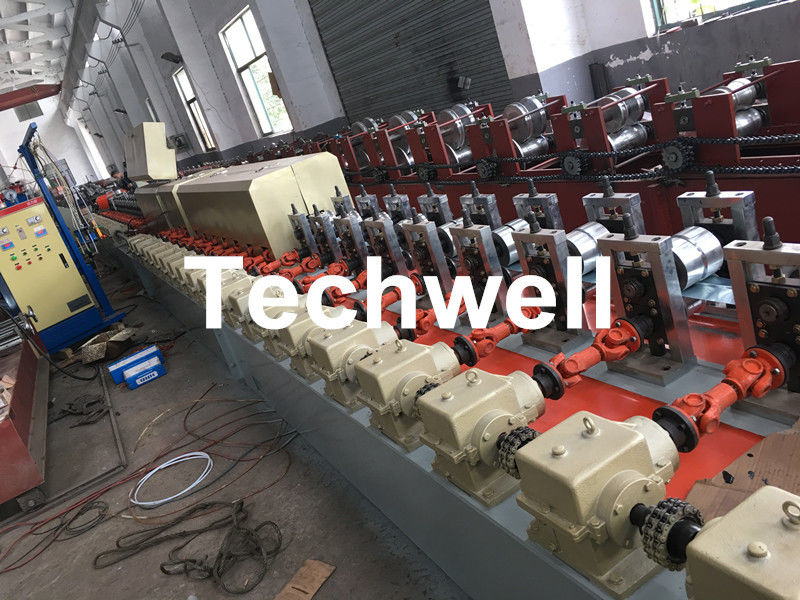

 3). Máquina principal da veneziana do obturador do rolo da espuma do plutônio



  1. Consiste no quadro da máquina, nas peças da transmissão e os rolos etc. da formação.

  2. espessura do material: 0.3-0.8mm

  3. formando o tipo material: Alumínio, SOLDADO. Aço carbono

  4. suporte do quadro da máquina: Aço estrutural soldado com tratamento do sopro de tiro

  5. diâmetro do eixo: 40mm ou 50mm

  6. material do eixo: Aço do nível superior 45# com tratamento térmico

  7. material do rolo: Nível superior GCr15, aço modelo, tratado toda por máquinas precisas do CNC, HRC50-54

  8. formando estações: aproximadamente 34 estações (dependa do projeto final)

  9. formando a velocidade: 0-15m/min

  10. formando o motor: 7.5KW

  11. formando a estrutura: Coluna de guiamento

  12. Transmissão: Movimentação da caixa de engrenagens

  13. Ajuste manualmente os espaços e os rolos podem produzir a folha da espessura diferente em uma escala.



Alumínio, porta do obturador de rolamento da espuma do plutônio do aço carbono que faz a máquina com corte de seguimento servo da Voo-serra 1



 4). Máquina de formação de espuma



  máquina da espuma 1.PU: Com dois grupos “ISO/POLI”

  2. máquina de formação de espuma de baixa pressão



 5). Endireite o dispositivo



  1. Para endireitar o perfil



 6). Máquina de perfuração pneumática



  1. material do cortador: Cr12Mov, HRC58-62 extinto

  2. perfuração contínua



 7). Corte de seguimento servo da Voo-serra



  1. corte de seguimento servo da voo-serra

  2. cortando o poder: 2.2KW

  3. poder do servo: 1.5KW



 8). Sistema de controlo do PLC



  1. adota a tecnologia do controle do PLC, frequência ajustam a tecnologia da velocidade, realizam a produção automática.

  2. forneça a boa tela do homem e da máquina, que pode ajustar os grupos, o comprimento da placa, e a quantidade.

  3. tipo da operação: Tela tocante + botão

  4. Usando o codificador para calcular o número e a medição do comprimento

  5. controle bonde: Sistema de controlo da frequência do PLC com tela táctil

  6. PLC: PANASONIC marca

  7. codificador: Tipo de OMRON

  8. tamanho do painel de controlo do PLC: 700mm (L) x 1000mm (h) x 300mm (W)



 9). Tabela da corrida-para fora



  1. É usada para apoiar os painéis terminados

  2. A tabela que nós fornecemos é 2 partes com comprimento de 2000mm, ele pode apoiar os painéis com o 10000mm na condição normal

  3. O quadro do suporte é soldado pelo quadrado-aço

  4. tipo simples da tabela do não-poder





   Componentes principais



Decoiler/Uncoiler 1 unidade
Guia de alimentação 1 unidade
Rolo principal que forma a máquina 1 unidade
Dispositivo de aquecimento 1 unidade
Máquina de formação de espuma da injeção do plutônio 1 unidade
Perfuração de seguimento pneumática 1 unidade
Corte servo da Voo-serra 1 unidade
Painel de controlo bonde do PLC 1 unidade
Corra para fora a tabela do apoio 1 unidade





   Perfis do obturador do rolo da espuma do plutônio



Alumínio, porta do obturador de rolamento da espuma do plutônio do aço carbono que faz a máquina com corte de seguimento servo da Voo-serra 2

Alumínio, porta do obturador de rolamento da espuma do plutônio do aço carbono que faz a máquina com corte de seguimento servo da Voo-serra 3

Alumínio, porta do obturador de rolamento da espuma do plutônio do aço carbono que faz a máquina com corte de seguimento servo da Voo-serra 4





   Disposição da máquina da veneziana do obturador do rolo da espuma do plutônio



Decoiler manual --- Guia de alimentação --- Formação do rolo --- Máquina da injeção da espuma do plutônio --- Endireite o dispositivo --



- Perfuração pneumática --- Corte servo da Voo-serra --- Corra para fora tabelas



Alumínio, porta do obturador de rolamento da espuma do plutônio do aço carbono que faz a máquina com corte de seguimento servo da Voo-serra 5
