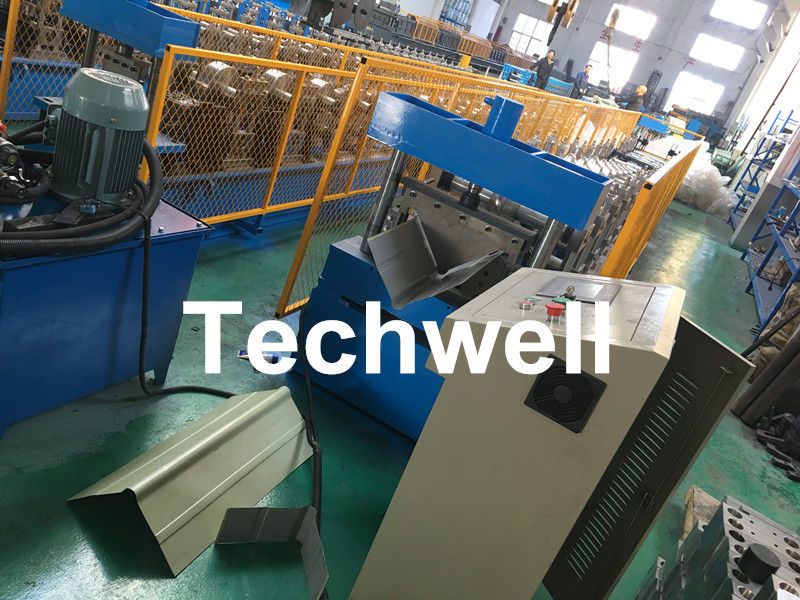

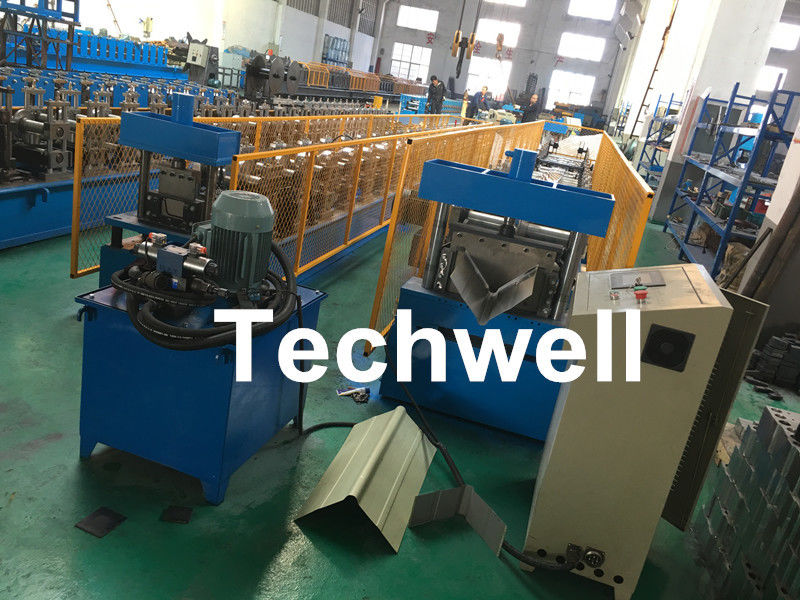

Rolo do tampão de Ridge do telhado que forma a máquina com única transmissão Chain, 15 suportes de formar estações
Lugar de origem | China |
---|---|
Marca | TECHWELL |
Certificação | CE, ISO |
Número do modelo | TW-RCM |
Quantidade de ordem mínima | 1 conjunto |
Preço | Contact us |
Detalhes da embalagem | embalagem padrão |
Tempo de entrega | 55-65 dias de trabalho |
Termos de pagamento | 40% T/T adiantado, 60% T/T antes da expedição |
Habilidade da fonte | 20 conjuntos |
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xNome do produto | Ridge Roll Cap Máquina | Poder do motor | 5.5Kw |
---|---|---|---|
Espessura de aço | 0.4-0.8mm | Tipo de movimentação | Única corrente |
Material do rolo | Aço 45# | Material apropriado | Placa de aço da cor, aço galvanizado |
Realçar | Telha vitrificada rolo que dá forma à máquina,Ridge Roll Cap Máquina |
Rolo do tampão de Ridge do telhado que forma a máquina com única transmissão Chain, 15 suportes de formar estações
Descrição do rolo do tampão de Ridge do telhado que forma a máquina
- O tampão de Ridge termina fora os quadris e os cumes. Tampar do cume fornece uma barreira à prova d'água eficaz, assim como um revestimento estético às extremidades do corte da folha nas linhas do cume e do quadril. O tampão de Ridge pode fornecer a proteção máxima no telhado seu projeto líder de mercado para decorar assim como para aperfeiçoar a função do telhado e para aumentar a esperança de vida do telhado. Nossas muitas opções materiais do metal diferente fornecem-no um vasto leque de opções do projeto para consistir com seu estilo da telha. O tampão do cume do telhado feito da fibra de vidro fornece um à prova d'água, e fácil instalar e é soluções duradouros para construções de serviço público.
- Nós podemos fabricar conforme o cliente fornecemos desenhos ou os objetos reais de materiais secionais, personalização são bem-vindos.
Componentes principais
Decoiler | 1 unidade |
Guia de alimentação | 1 unidade |
Rolo principal que forma a máquina | 1 unidade |
Corte hidráulico | 1 unidade |
Estação hidráulica | 1 unidade |
Controle de computador do PLC | 1 unidade |
Tabela da saída | 1 unidade |
Especificações principais do rolo do tampão de Ridge do telhado que forma a máquina
1. Decoiler manual | |
Capacidade | Carga máxima 3000KG |
tipo do De-coiler | Tipo passivo manual de-coiler |
2. Guia de alimentação | |
Função | É usada para liberar a cabeça da bobina e para alimentá-la na máquina de formação, fazendo a bobina reta e lisa após o de-bobinamento. |

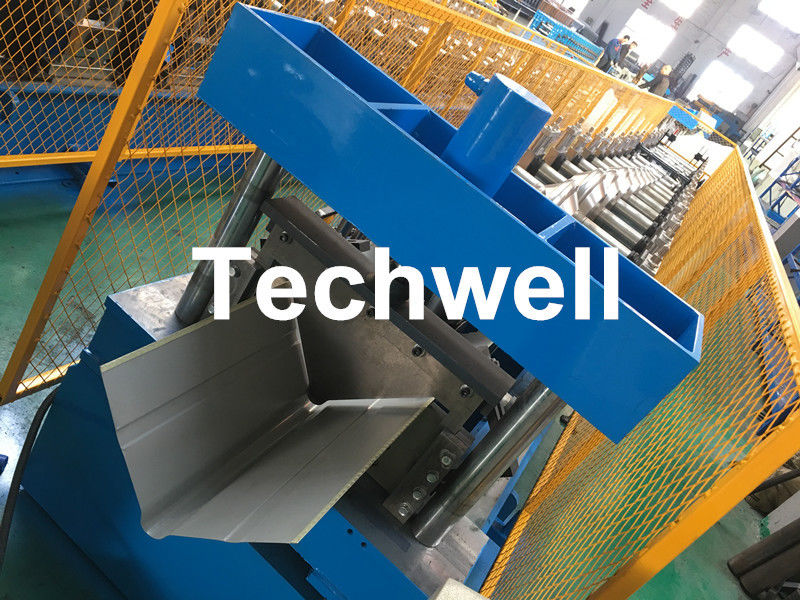

3. Rolo principal que forma a máquina | |
Poder do motor principal | 5.5KW |
Suportes do rolo | Aproximadamente 15 estações (dependa do projeto final) |
Faça à máquina o suporte do quadro | Aço estrutural soldado com tratamento do sopro de tiro |
Formando a estrutura | Coluna de guiamento |
Transmissão | Movimentação Chain |
Material do rolo | Aço do nível superior 45#, superfície do rolo com cromo duro HRC58-62 de 0.05mm |
Eixo material | Aço do nível superior 45# com tratamento térmico |
Diâmetro do eixo | ¢70mm |
Ajuste manualmente os espaços e os rolos podem produzir a folha da espessura da diferença em uma escala. | |

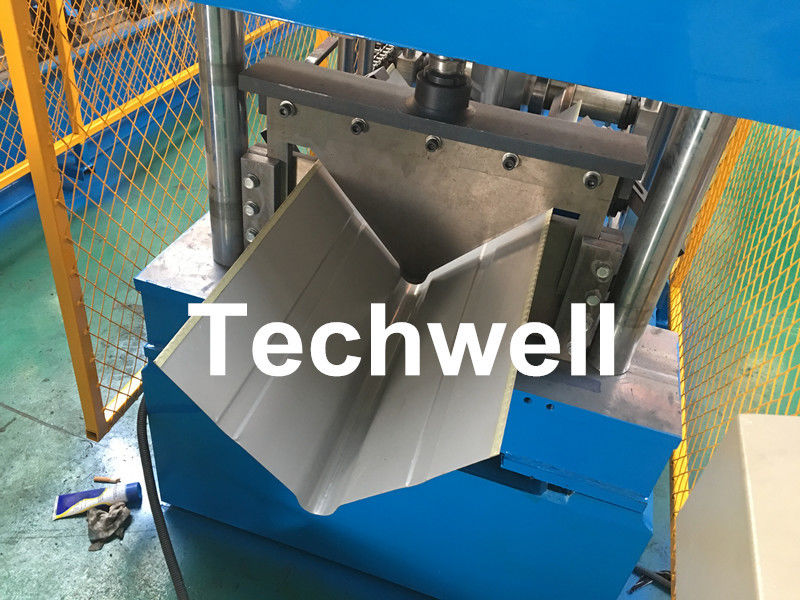

4. Dispositivo do corte & estação hidráulica | |
Adota o corte morrem com mesmo perfil que o produto, lá não é nenhum desperdício ao cortar | |
Corte hidráulico | |
Material da lâmina | Cr12 com tratamento extinto |
Tolerância do corte | +/-1.5mm |
Tratamento térmico da lâmina de corte | HRC50-60 |
Energia hidráulica | 2.2KW |
5. Sistema de controlo do PLC | |
Adota a tecnologia do controle do PLC, frequência ajustam a tecnologia da velocidade, realizam a produção automática | |
Forneça a boa tela do homem e da máquina, que pode ajustar os grupos, o comprimento da placa, e a quantidade | |
Usando o codificador para calcular o número e a medição do comprimento | |
Tipo da operação | Tela táctil + botão |
Controle bonde | Sistema de controlo da frequência do PLC com tela táctil |
Tipo do PLC | PANASONIC |
Codificador | Tipo de Omron |
Tamanho do painel de controlo do PLC | 700mm (L) x 1000mm (h) x 300mm (W) |
6. Tabela da corrida-para fora | |
É usada para apoiar os painéis terminados | |
A tabela que nós fornecemos é 2 partes, ele pode apoiar os painéis com o 10000mm na condição normal. | |
O quadro do suporte é soldado pelo quadrado-aço. | |
Tipo simples da tabela do não-poder. |
Desenho do perfil da referência
Imagens dos produto acabados
