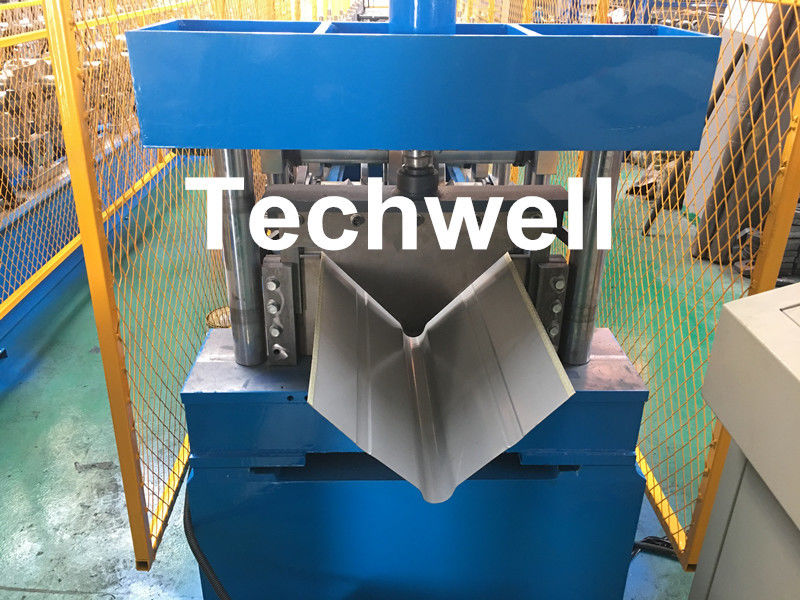

Imagem Grande :  Rolo de aço do tampão de Ridge do telhado que forma a máquina com a coluna de guiamento que forma a estrutura, sistema de controlo da frequência do PLC

Detalhes do produto:

Lugar de origem: China
Marca: TECHWELL
Certificação: CE, ISO
Número do modelo: TW-RCM

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: Contact us
Detalhes da embalagem: embalagem padrão
Tempo de entrega: 55-65 dias de trabalho
Termos de pagamento: 40% T/T adiantado, 60% T/T antes da expedição
Habilidade da fonte: 20 conjuntos
Contact Now
Descrição de produto detalhada
Material apropriado: Placa de aço da cor, galvanizada Formando a estrutura: coluna de guiamento
Tipo de Decoiler: Manual ou hidráulico Diâmetro do eixo: ¢75mm
tensão: 380V, 3 põem em fase, 50Hz (ou a exigência de cliente) Formando a velocidade: 0-15m/min

Rolo de aço do tampão de Ridge do telhado que forma a máquina com a coluna de guiamento que forma a estrutura, sistema de controlo da frequência do PLC



   Especificações técnicas principais



1. Decoiler manual
Capacidade Carga máxima 3000KG
tipo do De-coiler Tipo passivo manual de-coiler
2. Guia de alimentação
Função É usada para liberar a cabeça da bobina e para alimentá-la na máquina de formação, fazendo a bobina reta e lisa após o de-bobinamento.
3. Rolo principal que forma a máquina
Poder do motor principal 5.5KW
Espessura da bobina 0.4-0.8mm
Suportes do rolo Aproximadamente 15 estações (dependa do projeto final)
Faça à máquina o suporte do quadro Aço estrutural soldado com tratamento do sopro de tiro
Formando a estrutura Coluna de guiamento
Transmissão Movimentação Chain
Material do rolo Aço do nível superior 45#, superfície do rolo com cromo duro HRC58-62 de 0.05mm
Eixo material Aço do nível superior 45# com tratamento térmico
Diâmetro do eixo ¢75mm
Ajuste manualmente os espaços e os rolos podem produzir a folha da espessura da diferença em uma escala.
4. Dispositivo do corte & estação hidráulica
Adota o corte morrem com mesmo perfil que o produto, lá não é nenhum desperdício ao cortar
Corte hidráulico
Material da lâmina Cr12 com tratamento extinto
Tolerância do corte +/-1.5mm
Tratamento térmico da lâmina de corte HRC50-60
Energia hidráulica 2.2KW
5. Sistema de controlo do PLC
Adota a tecnologia do controle do PLC, frequência ajustam a tecnologia da velocidade, realizam a produção automática
Forneça a boa tela do homem e da máquina, que pode ajustar os grupos, o comprimento da placa, e a quantidade
Usando o codificador para calcular o número e a medição do comprimento
Tipo da operação Tela táctil + botão
Controle bonde Sistema de controlo da frequência do PLC com tela táctil
Tipo do PLC PANASONIC
Codificador Tipo de Omron
Tamanho do painel de controlo do PLC 700mm (L) x 1000mm (h) x 300mm (W)
6. Tabela da corrida-para fora
É usada para apoiar os painéis terminados
A tabela que nós fornecemos é 2 partes, ele pode apoiar os painéis com o 10000mm na condição normal.
O quadro do suporte é soldado pelo quadrado-aço.
Tipo simples da tabela do não-poder.



   Carta de fluxo do tampão de Ridge do telhado



Decoiler --- Guia de alimentação --- Formação do rolo --- Corte-à-comprimento --- Corra para fora a tabela





   Componentes principais



Decoiler 1 unidade
Guia de alimentação 1 unidade
Rolo principal que forma a máquina 1 unidade
Corte hidráulico 1 unidade
Estação hidráulica 1 unidade
Controle de computador do PLC 1 unidade
Tabela da saída 1 unidade



   Desenho do perfil da referência



Rolo de aço do tampão de Ridge do telhado que forma a máquina com a coluna de guiamento que forma a estrutura, sistema de controlo da frequência do PLC
Rolo de aço do tampão de Ridge do telhado que forma a máquina com a coluna de guiamento que forma a estrutura, sistema de controlo da frequência do PLC





   Aplicações



Telhe o tampão do cume, tampão do cume, telha de cume; vale do cume; piscamento do cume; piscamento do vale; tampão do chapéu alto, tampão superior do cume.



   Vantagens competitivas



  • De alta qualidade
  • Preço razoável
  • Bom após o serviço
  • Garantia de 1 ano
  • Mais de 10 anos de experiência

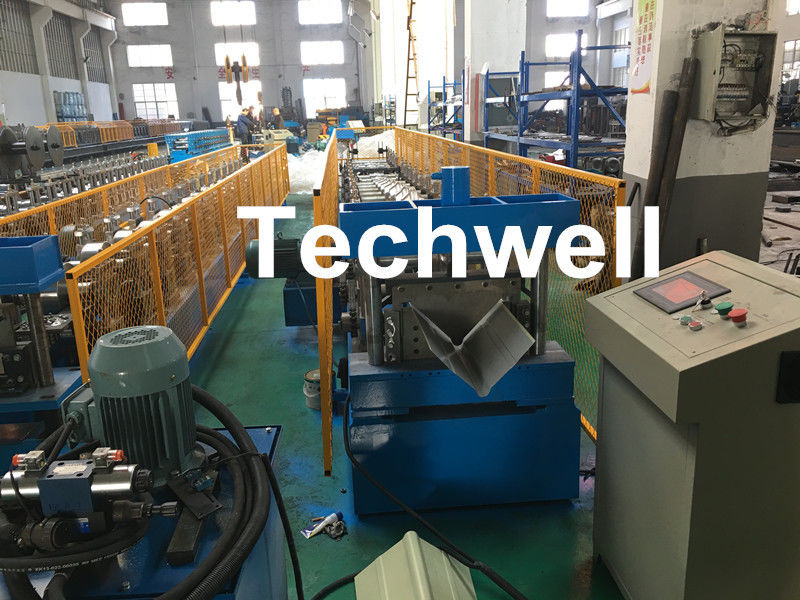

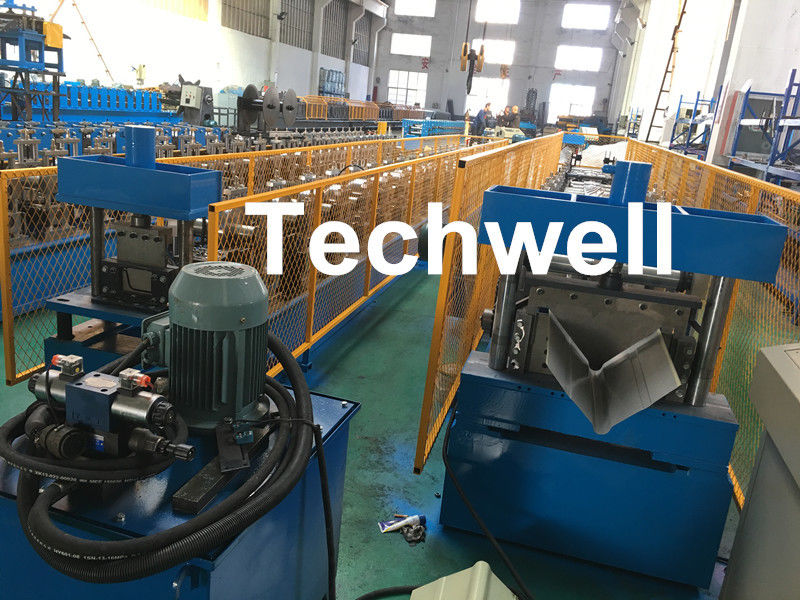

   Mais imagens da máquina da referência



Rolo de aço do tampão de Ridge do telhado que forma a máquina com a coluna de guiamento que forma a estrutura, sistema de controlo da frequência do PLC
