O controle do PLC lamina a formação da máquina que faz o rolo da calha da água da chuva que forma a máquina

O controle do PLC lamina a formação da máquina que faz o rolo da calha da água da chuva que forma a máquina

o plc lamina a formação da máquina

Rolo da calha da água da chuva que forma a máquina

A água da chuva lamina a formação da máquina

Lugar de origem:

China

Marca:

TECHWELL

Certificação:

CE, ISO

Número do modelo:

TW-GM5

Contacte-nos

Peça umas citações
Detalhes do produto
Tipo de Decoiler:
Tipo manual ou hidráulico ou auto
Plc:
Tipo de Panasonic
CODIFICADOR:
OMRON
Formando o material:
PPGI, alumínio
Espessura da bobina:
0.4-0.8mm
Material do rolo:
aço do nível superior 45#
Descrição do produto

O sistema de controlo do PLC lamina a formação da máquina para fazer o rolo da calha da água da chuva que forma a máquina



   Sumário da máquina da calha



  • Este rolo que forma máquinas adota o material da produção da bobina para formar o conduto pluvial através do decoiler manual de 3 toneladas, a pitada que alimentam, o rolo principal que fazem parte, o corte hidráulico, a estação hidráulica, o sistema de controlo do PLC, e o tipo tabela do Não-poder do apoio.
  • A máquina inteira adota o controle do PLC, controle de velocidade da C.A. pela tecnologia do inversor da frequência, para realizar a auto produção contínua, que é o melhor desejou a maquinaria na construção de aço e o metal lamina a formação da indústria da maquinaria.
  • Formando a velocidade: aproximadamente 0-15 m/min (com exclusão do tempo do corte);





   Os parâmetros técnicos principais da calha rolam anterior

1). 3Ton manual Decoiler

1. Tipo de Decoiler: Tipo manual decoiler

2. Capacidade de peso de decoiler: de 3 toneladas

3. expansão manual

4. Desenrolar-se passivo

5. 508mm, 610mm



2). Rolo principal que faz parte



1. Formando a espessura de Mateial: 0.4-0.8mm

2. Formando o tipo material: PPGI, alumínio

3. Quadro da máquina: aço do nível superior soldado e que modera o tratamento

4. Formando a estrutura: Coluna + blocos de guiamento da corrediça

5. Formando o motor: 5.5KW

6. Material do eixo: tratamento de moderação de aço do nível superior 45# (HB220-260)

7. Diâmetro do eixo: 65mm

8. Carregamento: Rolamento de HRB (tipo chinês superior)

9. Material do rolo: aço do nível superior 45#, e superfície do rolo com duro 0.05mm do cromo

10. Formando a velocidade: Sobre 0-15m/min (com exclusão do tempo do corte)

11. Formando estações: Aproximadamente 16 estações



3). Corte hidráulico & estação hidráulica



1. Tipo do corte: Corte hidráulico após o rolo que forma, corte Rebarba-livre

2. Ao cortar, parada da máquina

3. Lâminas de corte: 1SET

4. Material da lâmina de corte: Cr12Mov, extinguem o tratamento, HRC58-62

5. Poder hidráulico da estação: 3KW

6. Pressão hidráulica: 10Mpa

7. Tensão da válvula de solenoide: 24V (tensão da segurança)

8. Tolerância do corte: +/-1.5mm



4). Sistema de controlo bonde



1. Adota a tecnologia do controle do PLC, frequência ajustam a tecnologia da velocidade, realizam a produção automática.

2. Forneça a boa tela do homem e da máquina, que pode ajustar os grupos, o comprimento da placa, e a quantidade.

3. Tipo da operação: Tela tocante + botão

4. Usando o codificador para calcular o número e a medição do comprimento

5. Controle bonde: Sistema de controlo da frequência do PLC com tela táctil

6. PLC: PANASONIC marca

7. Codificador: Tipo de OMRON



   Desenho do perfil da referência



O controle do PLC lamina a formação da máquina que faz o rolo da calha da água da chuva que forma a máquina 0





   Componentes principais



  • Decoiler/Uncoiler ------------------------------------------------------------1 unidade
  • Alimentação da pitada -----------------------------------------------------------------1 unidade
  • Formação principal do rolo ------------------------------------------------------------1 unidade
  • Corte hidráulico--------------------------------------------------------------1 unidade
  • Estação hidráulica--------------------------------------------------------------1 unidade
  • Painel de controlo bonde------------------------------------------------------1 unidade
  • Tabela da corrida-para fora------------------------------------------------------------------1 unidade

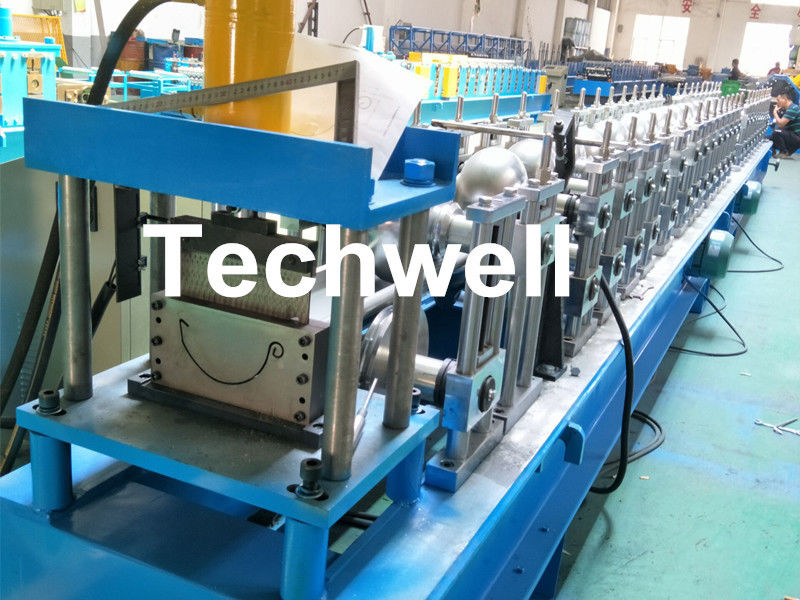

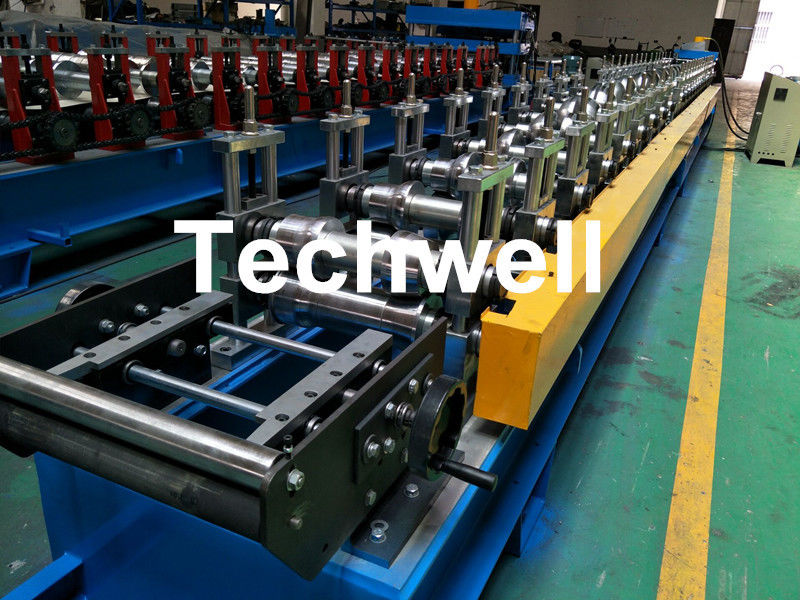

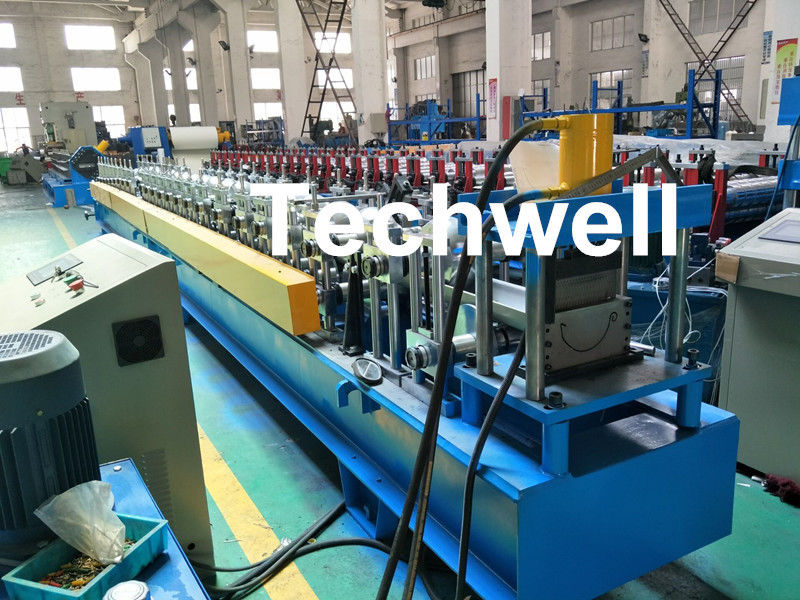

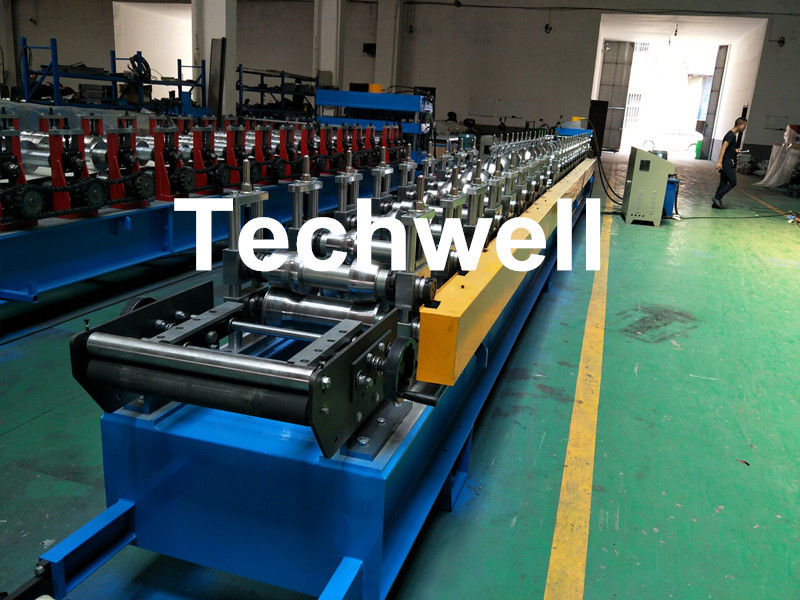

   Mais imagens da máquina



O controle do PLC lamina a formação da máquina que faz o rolo da calha da água da chuva que forma a máquina 1
