15 quilowatts que formam o poder do motor laminam a formação da máquina para produzir as folhas de aço do perfil da bandeja de cabo

15 quilowatts que formam o poder do motor laminam a formação da máquina para produzir as folhas de aço do perfil da bandeja de cabo

   Introdução

O rolo da bandeja de cabo que forma a máquina é usado para produzir a chapa metálica pela laminação contínua. Este tipo de telha colorida que forma a máquina é decoiler composto, dispositivo do Pront-corte, dispositivo de alimentação, base da máquina, dispositivo de perfuração, rolo que formam a unidade, e dispositivo back- do corte, tabela da corrida para fora, sistema hidráulico e sistema de controlo eletrônico.


   Especificações técnicas principais

1). Decoiler hidráulico de 4 toneladas
1. Quadro da máquina: estrutura da soldadura com lastingtreatment do tiro
2. Descrição: Põe a bobina ao mandrel, o cilindro hidráulico apertará a bobina.
3. Ligue a máquina, o motor conduzirá o mandrel no início, a seguir a chapa de aço será liberada ao nivelamento
4. Bobina de liberação elétrica, expansão hidráulica, tensão
5. Identificação: 508mm, 610mm
6. Capacidade de peso: de 4 toneladas
7. Poder do motor: 4.0KW
8. Poder do sistema hidráulico: 3.0KW
2). Nivelando o dispositivo
1. Pitada que alimenta, nivelamento de 2 rolos de 7 rolos
2. Nivelando o diâmetro do rolo: aproximadamente Φ 90milímetros
3. Nivelando o material do rolo: nível superior 40Cr
4. Tratamento térmico de nivelar o rolo: a Olá!-frequência de superfície extingue o tratamento
5. Nivelando o poder do motor: 4 QUILOWATTS
3). Máquina de alimentação servo
1. poder do servo motor: 3KW
2. Tipo do servo motor: YASKAWA (JAPÃO)
3. Para exigir exatamente alimente a folha na máquina de perfuração de acordo com o programa do grupo
4). Máquina pré-perfurando hidráulica
1. perfurando morra: Movimentos Cr12, extinguindo o processo
2. Perfurar morre tamanho: de acordo com o desenho
3. Poder de perfuração: 15KW
4. perfuração controlada pelo PLC
5). Rolo principal da bandeja de cabo que forma a máquina
1. formando a espessura material: 1.0-2.5mm
2. Formando o tipo material: SOLDADO ou aço carbono
3. Quadro da máquina: aço do nível superior soldado e que modera o tratamento
4. Material do eixo: tratamento de moderação de aço do nível superior 40Cr (HB220-260)
5. Diâmetro do eixo: Φ 80mm
6. Material do rolo: aço do nível superior GCr15, e superfície do rolo com ≥ duro 0.05mm do cromo
7. Formando a estação: estações do ≈ 18
8. Formando a velocidade: 0-15m/min com exclusão do tempo da perfuração/corte
9. Formando o motor: ≈15KW
10. Ajuste do tamanho: ajuste da corrente elétrica
11. Tipo de movimentação: Movimentação Chain
6). Corte hidráulico & estação hidráulica
tipo 1.Cutting: Cargo-corte hidráulico após a formação do rolo,
2. Ao cortar, parada da máquina
3. Material da lâmina de corte: Cr12Mov, extinguem o tratamento, HRC58-62
4. Poder hidráulico da estação: 15 QUILOWATTS

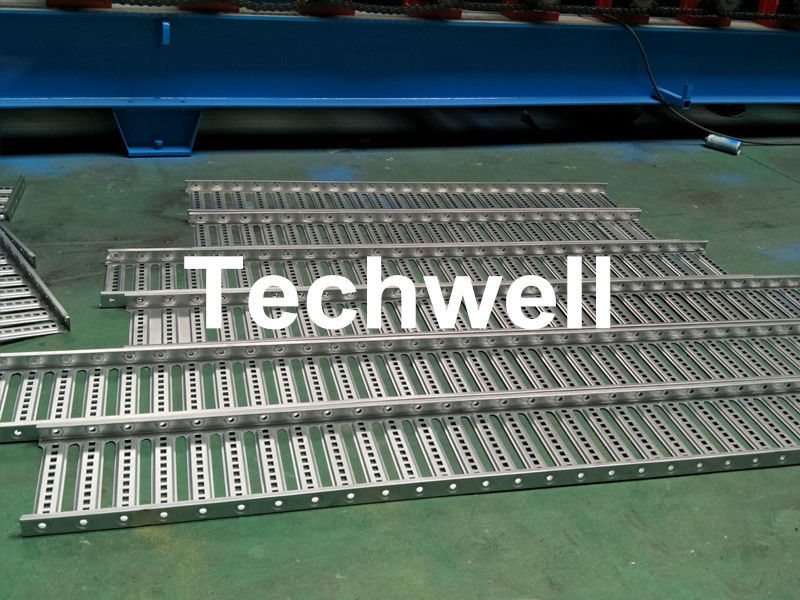

   Desenho do perfil da referência

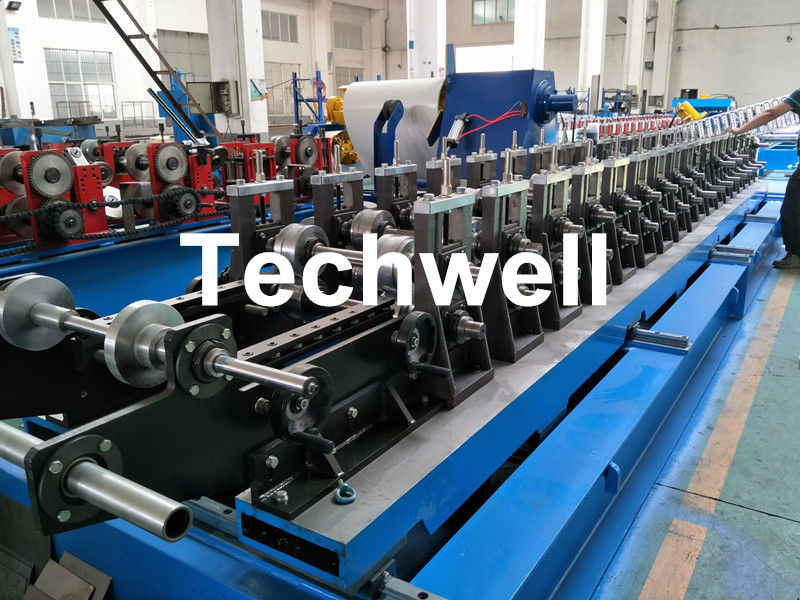

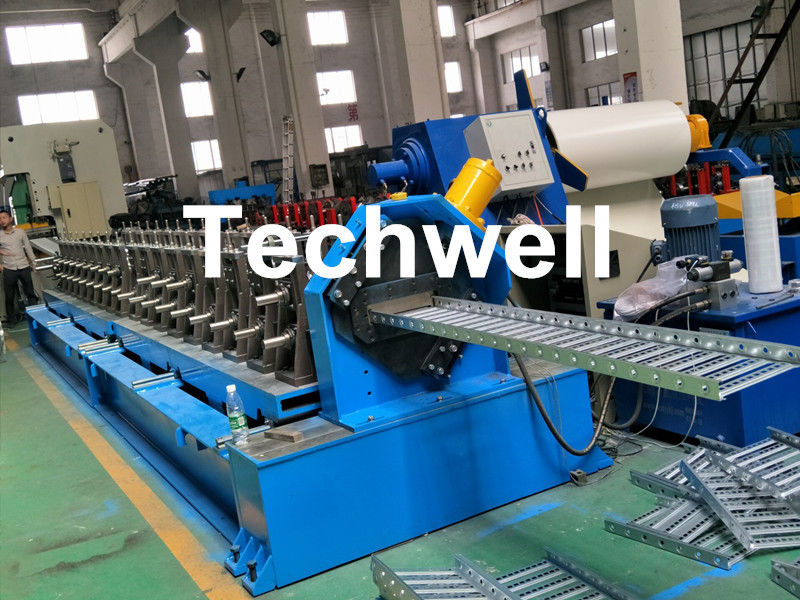

   Imagens da máquina
