Rolo de aço galvanizado da bandeja de cabo que forma a máquina com as 18 estações que formam o suporte do rolo

Lugar de origem China
Marca TECHWELL
Certificação CE, ISO
Número do modelo TW-CBT300
Quantidade de ordem mínima 1 conjunto
Preço Contact us
Detalhes da embalagem pacote desencapado
Tempo de entrega 60-80 dias de trabalho
Termos de pagamento 40% T/T adiantado, 60% T/T antes da expedição
Habilidade da fonte 10 jogos

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Material Tira de aço da galvanização a quente Comprimento do produto do rolamento 0 limitados, 0 qualquer milímetros
Velocidade de trabalho Sobre 0-15m/min Formando o motor 15KW
Material do rolo Aço do nível superior GCr15, e superfície do rolo com ≥ duro 0.05mm de Chrome Quadro da máquina Aço do nível superior soldado e que modera o tratamento
Realçar

Bandeja de cabo que faz a máquina

,

máquina de fabricação de bandeja de cabo

Deixe um recado
Descrição de produto

Rolo de aço galvanizado da bandeja de cabo que forma a máquina com as 18 estações que formam o suporte do rolo



   Especificações principais







 1). Uncoiler hidráulico de 4 toneladas

  1. Quadro da máquina: estrutura da soldadura com lastingtreatment do tiro

  2. Descrição: Põe a bobina ao mandrel, o cilindro hidráulico apertará a bobina.

  3. Ligue a máquina, o motor conduzirá o mandrel no início, a seguir a chapa de aço será liberada ao nivelamento

  4. Bobina de liberação elétrica, expansão hidráulica, tensão

  5. Capacidade de peso: de 4 toneladas

  6. Identificação: 508mm

  7. Poder do motor: 4,0QUILOWATTS

  8. Poder do sistema hidráulico: 3QUILOWATTS





 2). Rolo 7 que nivela a máquina

  1. Pitada que alimenta, nivelamento de 2 rolos de 7 rolos
  2. nivelando o diâmetro do rolo: aproximadamente Φ 90milímetros
  3. Nivelando o material do rolo: nível superior 40Cr
  4. Tratamento térmico de nivelar o rolo: a Olá!-frequência de superfície extingue o tratamento
  5. Nivelando o poder do motor: 3QUILOWATTS





 3). Máquina de alimentação servo

  1. Poder do servo motor: 3KW
  2. Tipo do servo motor: YASKAWA (JAPÃO)
  3. Para exigir exatamente alimente a folha na máquina de perfuração de acordo com o programa do grupo





 4). Máquina pré-perfurando hidráulica

  1. Perfurar morre: Movimentos Cr12, extinguindo o processo
  2. Perfurar morre tamanho: de acordo com o desenho
  3. Poder de perfuração: 15KW
  4. Perfuração controlada pelo PLC





 5). Rolo principal da bandeja de cabo que forma a máquina

  1. Formando a espessura material: 1.5-2.5mm
  2. Formando o tipo material: SOLDADO ou aço carbono
  3. Quadro da máquina: aço do nível superior soldado e que modera o tratamento
  4. Material do eixo: tratamento de moderação de aço do nível superior 40Cr (HB220-260)
  5. Diâmetro do eixo: Φ85mm
  6. Carregamento: Rolamento de HRB (tipo chinês superior)
  7. Material do rolo: aço do nível superior GCr15, e superfície do rolo com duro 0.05mm do cromo
  8. Formando a estação: estações do ≈ 18
  9. Formando a velocidade: 0-15m/min com exclusão do tempo da perfuração/corte
  10. Formando o motor: ≈15KW
  11. ajustável1.5KW do motorda largura
  12. Ajuste do tamanho: ajuste da corrente elétrica
  13. Tipo de movimentação: Movimentação Chain





 6). Corte hidráulico & estação hidráulica

  1. Tipo do corte: Cargo-corte hidráulico após a formação do rolo,
  2. Ao cortar, parada da máquina
  3. Material da lâmina de corte: Cr12Mov, extinguem o tratamento, HRC58-62
  4. Poder hidráulico da estação: 15QUILOWATTS





   Componentes principais



  • Decoiler hidráulico --------------------------------------------------------- 1 unidade
  • Nivelando o dispositivo ------------------------------------------------------------ 1 unidade
  • Alimentação servo -------------------------------------------------------------- 1 unidade
  • Pré-perfurar hidráulico -------------------------------------------------- 1 unidade
  • Rolo principal que forma a máquina ---------------------------------------------- 1 unidade
  • Corte hidráulico ------------------------------------------------------------1 unidade
  • Painel de controlo bonde do PLC -------------------------------------------- 1 unidade
  • Estações hidráulicas ---------------------------------------------------------- 1 unidade
  • Corra para fora a tabela --------------------------------------------------------------- 1 unidade



   Desenho do perfil da referência

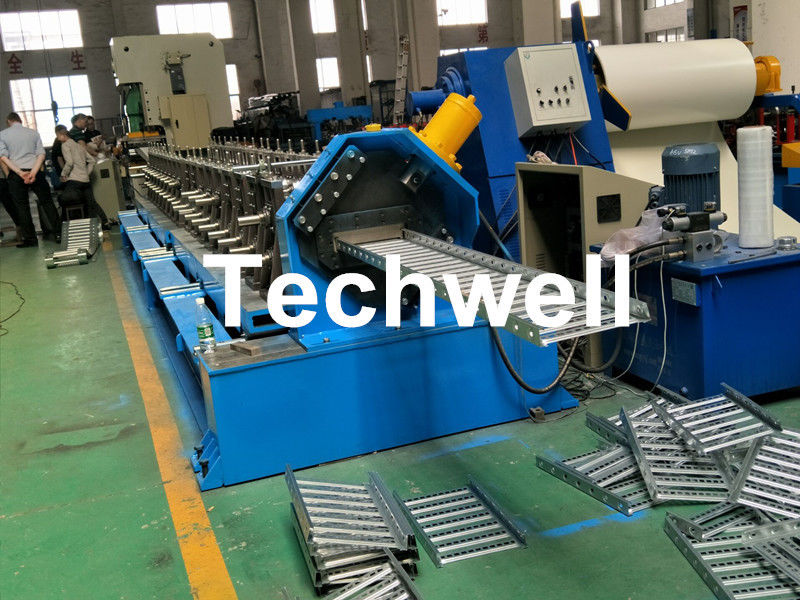

Rolo de aço galvanizado da bandeja de cabo que forma a máquina com as 18 estações que formam o suporte do rolo 0





   Mais imagens da máquina

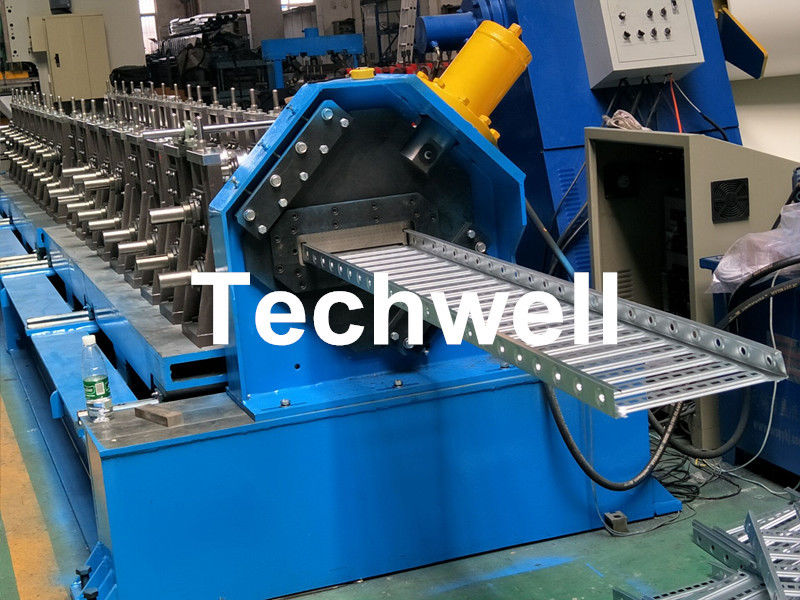

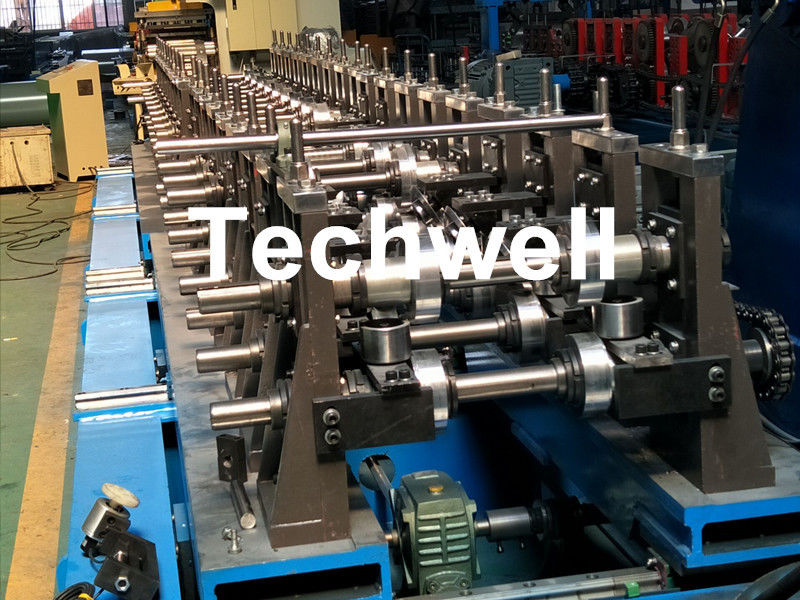

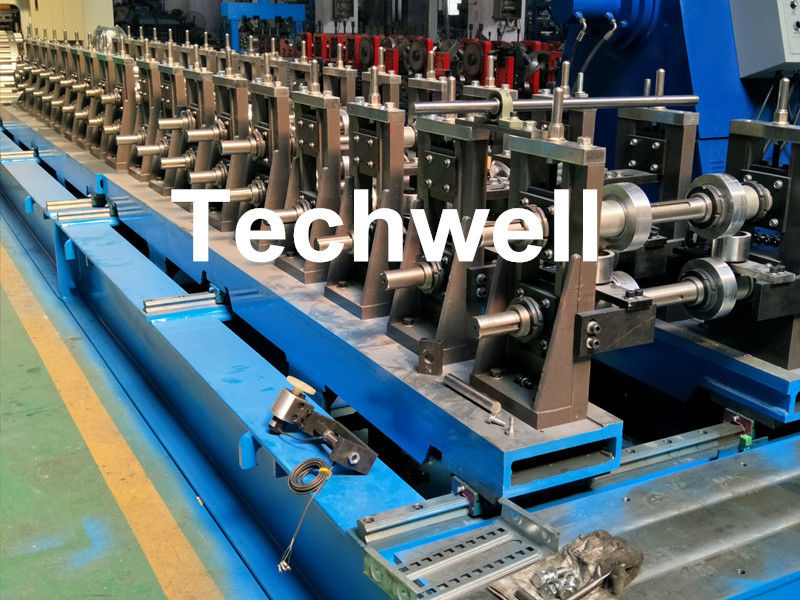

Rolo de aço galvanizado da bandeja de cabo que forma a máquina com as 18 estações que formam o suporte do rolo 1
