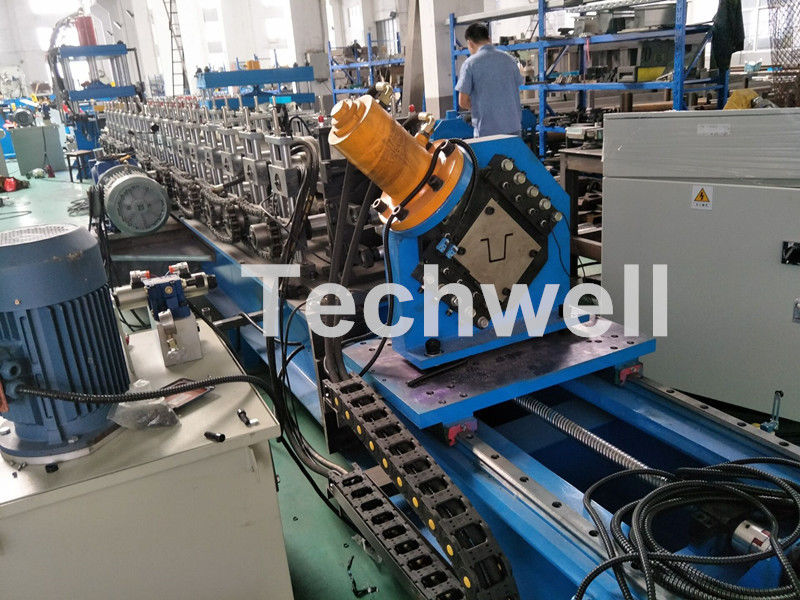

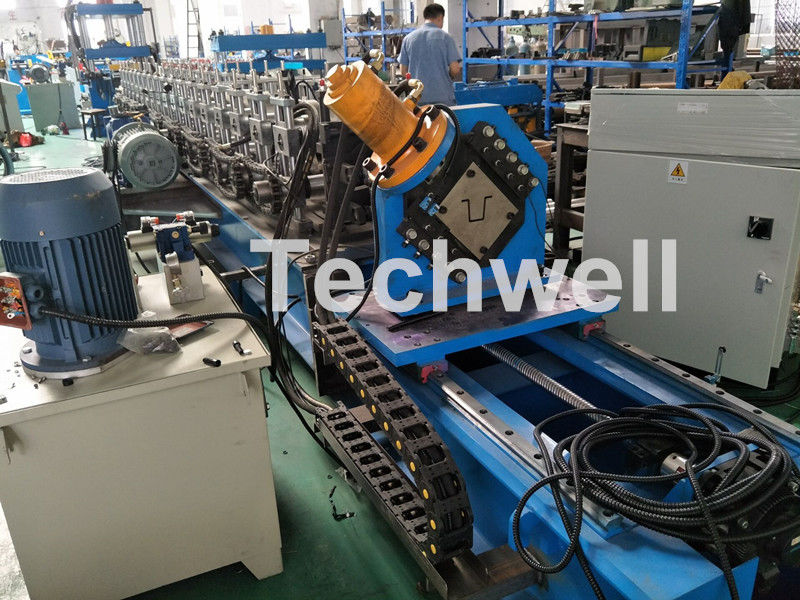

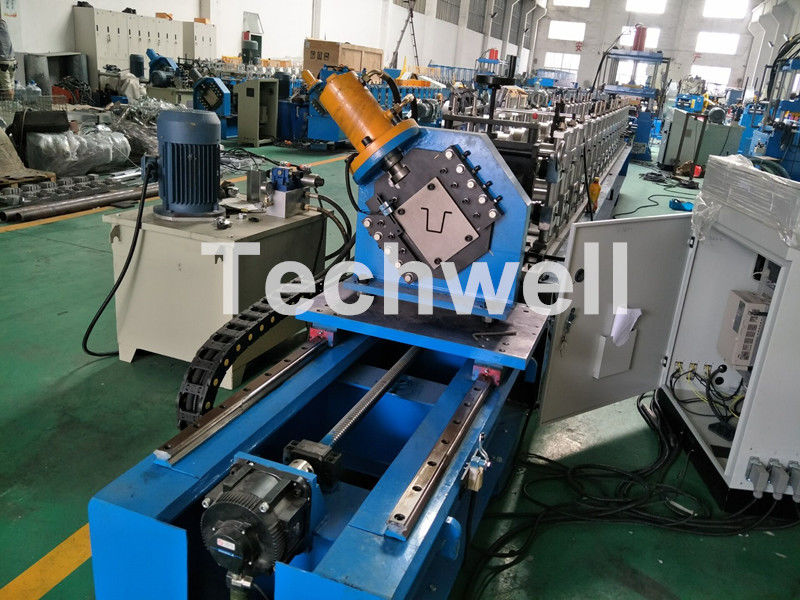

Máquina de laminação a frio para fazer perfis de canal principal / Furring Channel

  • Cold Rolling Forming Machine For Making Top Hat Channel / Furring Channel Profiles
  • Cold Rolling Forming Machine For Making Top Hat Channel / Furring Channel Profiles
  • Cold Rolling Forming Machine For Making Top Hat Channel / Furring Channel Profiles
  • Cold Rolling Forming Machine For Making Top Hat Channel / Furring Channel Profiles
Lugar de origem China
Marca TECHWELL
Certificação CE, ISO
Número do modelo TW-HCM100
Quantidade de ordem mínima 1 conjunto
Preço Contact Us
Detalhes da embalagem embalagem padrão
Tempo de entrega 55-65 dias de trabalho
Termos de pagamento 40% T/T adiantado, 60% T/T antes da expedição
Habilidade da fonte 20 conjuntos

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Formando a forma Forma de perfil do canal do chapéu com furos de perfuração Tipo do corte Corte de seguimento servo
Formando o rolo Aço Gcr15 Força de rendimento 250-350Mpa (dependa das exigências de cliente)
Sistema de Controle Controle bonde do PLC Formando estações aproximadamente 18 estações
Realçar

Máquina anterior do rolo

,

rolo que forma o equipamento
Deixe um recado
Descrição de produto

Lamine a formação da máquina para fazer perfis do canal do chapéu alto/canal de Furring com controle bonde do PLC





   Especificações técnicas principais



Material da bobina Espessura 1.5-3.0mm
Largura da bobina Feito-à-medida
Força de rendimento 250-350Mpa
Material SOLDADO. Aço carbono
Decoiler/Uncoiler Largura da bobina Máximo 600mm
Identificação 508-610mm
O.D Máximo 1500mm
Pitada que alimenta & que nivela Rolete de alimentação 4 rolos
Nivelando o rolo 7 rolos (rolos da parte superior 3, assentam 4 rolos)
Perfuração Tipo de perfuração Perfuração hidráulica
Perfurar morre Cr12Mov, extinto, HRC58-62
Rolo que forma a máquina Formando estações 18 estações (dependa dos perfis)
Material do rolo GCr15 aço, HRC58-62
Diâmetro do eixo 80mm
Material do eixo Aço do nível superior 45#
Tipo de movimentação Transmissão Chain
Formando a velocidade 0-15m/min
Poder principal 15KW
Corte Tipo do corte Corte de seguimento servo
Lâmina de corte Cr12Mov, extinto
Poder do corte 7.5KW
Poder servo 4.0KW
Tolerância do corte 10m+/-1.5mm
Codificador Tipo de OMRON
Controle bonde PLC PANASONIC marca ou feito-à-medida
Inversor Tipo de YASKAWA ou feito-à-medida
Tela táctil Tipo dos magnetocardiogramas ou feito-à-medida
Tipo da operação Tela táctil & botão





   Componentes principais



  • Decoiler/Uncoiler--------------------------------------------------------------------------1 unidade
  • Pitada que alimenta & que nivela-----------------------------------------------------------------1 unidade
  • Perfuração--------------------------------------------------------------------------------------1 unidade
  • Rolo principal que forma a máquina---------------------------------------------------------------1 unidade
  • Corte de seguimento servo---------------------------------------------------------------------1 unidade
  • Estação hidráulica-----------------------------------------------------------------------------1 unidade
  • Painel de controlo do computador do PLC-------------------------------------------------------------1 unidade
  • Tabela do Runout---------------------------------------------------------------------------------1 unidade



   Desenho do perfil da referência



Máquina de laminação a frio para fazer perfis de canal principal / Furring Channel 0





   Aplicações



Canal do chapéu alto, canal de Furring, canal do chapéu, canal de Ridge, canal superior de Furring…





   Entregue imagens



Máquina de laminação a frio para fazer perfis de canal principal / Furring Channel 1





   Contatos de WUXI TECHWELL



Empresa Maquinaria Co. de Wuxi Techwell, Ltd
Web site

www.wxtechwell.com

www.cold-rollformingmachine.com
E-mail/Skype sales@wxtechwell.com
Multidão/Whatsapp +86-15861597732 (senhorita Limão)
Relação do vídeo da referência

https://youtu.be/YKpZmvc_huc

https://youtu.be/DIURQP7E698
