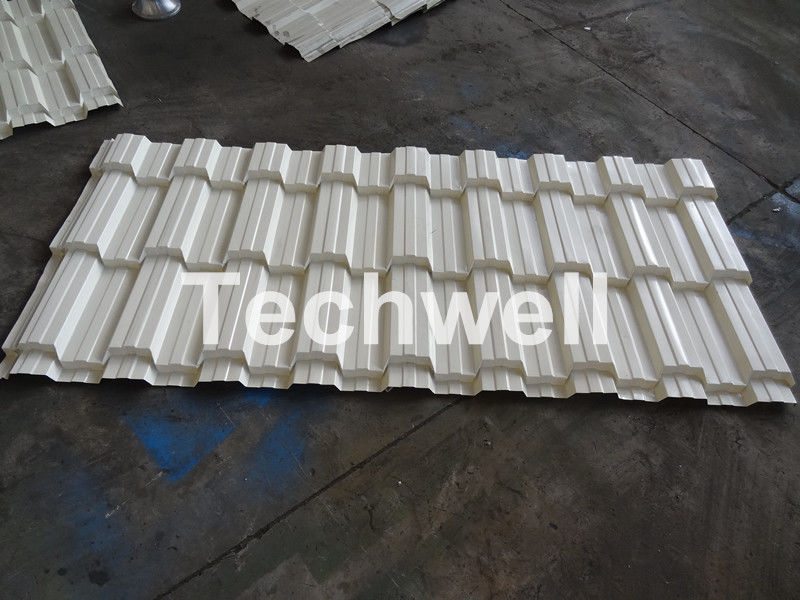

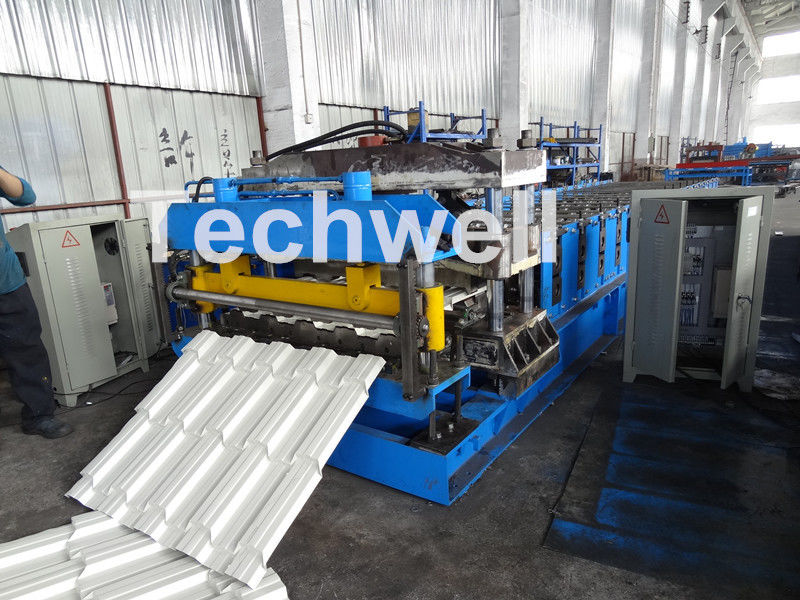

o rolo da telha do metal 7.5KW que forma a máquina para o aço da cor/galvanizou a bobina

 1). Uncoiler manual de 5 toneladas

1. Tipo de Decoiler: Tipo manual decoiler

2. Expansão manual, desenrolar-se passivo

3. Capacidade de peso: De 5 toneladas

4. Identificação: 508mm

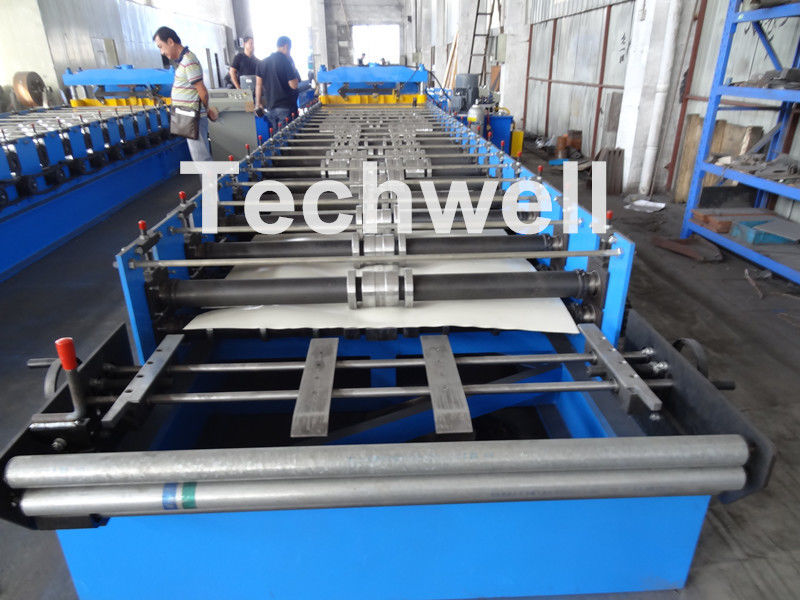

 2). Guia de alimentação

1. Duas plataformas de guiamento são ajustadas em direito e à esquerda da entrada de alimentação da máquina principal.
2. O material que está sendo alimentado na máquina principal pela plataforma dois de guiamento pode manter a posição correta ao rolo que forma o sistema. Pode manualmente ser ajustado pela barra do parafuso.

 3). Rolo principal que forma a máquina

1. Formando a espessura material: 0.3-0.7mm
2. Formando o tipo material: SOLDADO ou aço carbono
3. Tipo de alimentação: alimentação do guia
4. Quadro da máquina: aço do nível superior soldado e que modera o tratamento
5. Material do eixo: tratamento de moderação de aço do nível superior 45# (HB220-260)
6. Diâmetro do eixo: Φ 75mm
7. Carregamento: Rolamento de HRB (tipo chinês superior)
8. Material do rolo: aço do nível superior 45#, e superfície do rolo com ≥ duro 0.05mm do cromo
9. Formando a estação: estações do ≈ 18
10. Formando a velocidade: 0-15m/min, com exclusão do tempo do corte
11. Formando o motor: ≈7.5KW
12. Tipo do suporte de formação: Quadro soldado da placa de parede com movimentação Chain

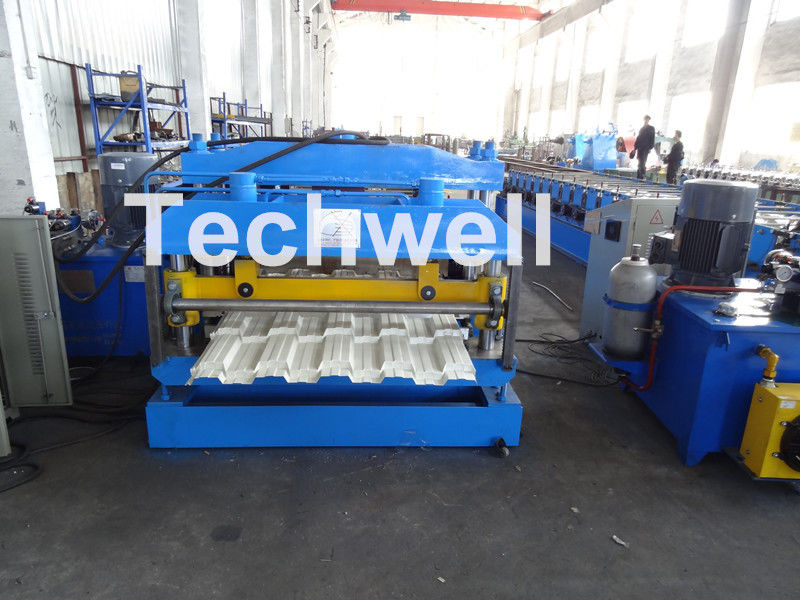

 4). Pressionando & cortando & estação hidráulica

1. Cortando a tesoura & a pressão do tipo: Corte hidráulico, pressão-tipo um molde
2. Tipo do corte: Corte hidráulico após o rolo que forma, corte Rebarba-livre
3. Material da lâmina de corte: Cr12Mov, extinguem o tratamento, HRC58-62
4. Sistema hidráulico para fornecer o poder para o dispositivo da pressão/corte
5. Poder hidráulico da estação: 5.5KW
6. Tolerância do corte: 10m ± 2.0mm

 5). Sistema de controlo do PLC

1. A linha inteira é controlada por PLC importado, relação da humano-máquina do tela táctil do LCD. Os povos interagem com o PLC. Operador ajustando o programa para correr automaticamente (controle programável) para monitorar e controlar o processo, para conseguir o operador para controlar a linha de produção e para alterar os parâmetros de controle, e a monitoração de tempo real do estado do equipamento, dos parâmetros de funcionamento e da indicação da falha. Trabalhe o ajuste digital do comprimento da parte, comprimento da parte do trabalho ajustável. Monitoração de tempo real da indicação de funcionamento do estado e da falha do equipamento.
2. Operação: manual/automático. É conveniente à manutenção com o modelo manual e há uma parte inferior da parada de emergência nela.
