Name: Máquina de moldagem de rolos de prateleiras
Brand: Wuxi Techwell Machinery Co., Ltd
SKU: TW-RACK100
Availability: InStock

Casa > PRODUTOS > Rack Máquina Perfiladeira >

Máquina de moldagem de rolos de prateleiras

rolo da prateleira 15m/Min que forma a máquina

Rolo da prateleira de Werehouse que forma a máquina

Cremalheira do armazém que forma a máquina

Lugar de origem:

CHINA

Marca:

TECHWELL

Certificação:

Número do modelo:

TW-RACK100

Contacte-nos

Peça umas citações

Detalhes do produto

Material:

GI ou aço carbono

Espessura do material:

1.5-2.0mm

Tamanho do perfil:

Ajustável

Estações Formadoras:

16 Estações

velocidade de trabalho:

0-15 m/min

Tipo de corte:

Cortes voadores

Tipo de perfuração:

Perfuração hidráulica

Tipo de unidade:

Condução da caixa de velocidades

Produtos relacionados

Rolo de corte hidráulico da cremalheira que forma o rolo do Purline da máquina C Z U que forma a máquina

Obtenha o melhor preço

Rolo da cremalheira da pálete da transmissão da corrente que forma a máquina 15m/Min With Hydraulic Decoiler

Obtenha o melhor preço

Rolo da cremalheira 22KW que forma o controle do PLC do tela táctil da máquina com codificador de Omron

Obtenha o melhor preço

Vídeo

rolo de aço galvanizado 3.0mm da cremalheira da prateleira que forma o rolo de aço da máquina 20m/Min GCr15

Obtenha o melhor preço

Contacte-nos

86-510-83133431

monica@wxtechwell.com

86-510-83133431

Contato agora

Descrição do produto

A linha de máquinas de moldagem de rolos de rack vertical é para a produção de racks verticais para o sistema de racks de paletes de armazém.

Introdução do rack vertical

Os racks verticais, também chamados de suportes ou colunas verticais, variam em tamanho e design dependendo da capacidade de carga e dos estilos, como o tipo de forma L é de capacidade leve, o tipo de forma C é de capacidade média,Tipo C especial para capacidade pesadaOs furos podem ser de desenho de gota de lágrima e as ranhuras são perfuradas durante a produção para que as vigas de carga possam ser montadas nos racks verticais.Os racks verticais pesados são para utilização industrial e de espessura até tp 2.5mm ou 3.0mm.

Desenho do perfil do rack vertical

Máquina de moldagem de rolos de prateleiras 0

A disposição da máquina de moldagem de rolos de rack vertical

Máquina de moldagem de rolos de prateleiras 1

Principais especificações da máquina de moldagem de rolos de rack vertical

Máquina de moldagem de rolos de estantes verticais
Ponto	Especificação	Configuração opcional
Material maquinável:	A) bobina galvanizada	Espessura ((MM):1.5/1.8/2.0/2.5/2.75/3.0
	B) IGPP
	C) Aço laminado a frio
	D) Aço inoxidável
	E) Alumínio
	F) Bobina de aço carbono
Força de rendimento:	250 - 350 Mpa
Tensão de tração:	350 Mpa-500 Mpa
Velocidade nominal de formação ((M/MIN)	0 a 15	com exclusão da punção
Estação de formação:	18	* De acordo com os desenhos do seu perfil
Decoiler:	Descolador manual	* Descolador hidráulico (opcional)
Sistema de perfuração	Estação de perfuração hidráulica	* Prensa de perfuração (opcional)
Marca principal do motor da máquina:	Shanghai Dedong (marca sino-alemã)
Sistema de condução:	Motor de cadeia	* Transmissão da caixa de velocidades (opcional)
Estrutura da máquina:	Estação de ferro forjado	* Tipo de cantilever (opcional)
Material dos rolos:	Aço #45	* GCr 15 (facultativo)
Sistema de corte:	Pós-corte
Mudança de frequência:	Yaskawa	* Siemens (facultativo)
Marca PLC:	Siemens
Fornecimento de energia:	380 V 50 Hz	* Ou Personalizado
Cor da máquina:	Azul industrial	* Ou Personalizado

Principais componentes da linha de produção de racks verticais

Decoiler hidráulico	1 Unidade
Nivelação	1 Unidade
Alimentação por servo	1 Unidade

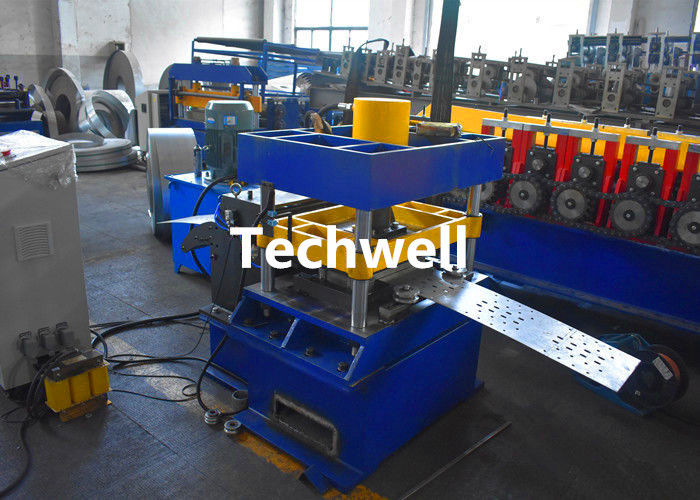

Perfuração hidráulica (ou máquina de prensagem)	1 Unidade

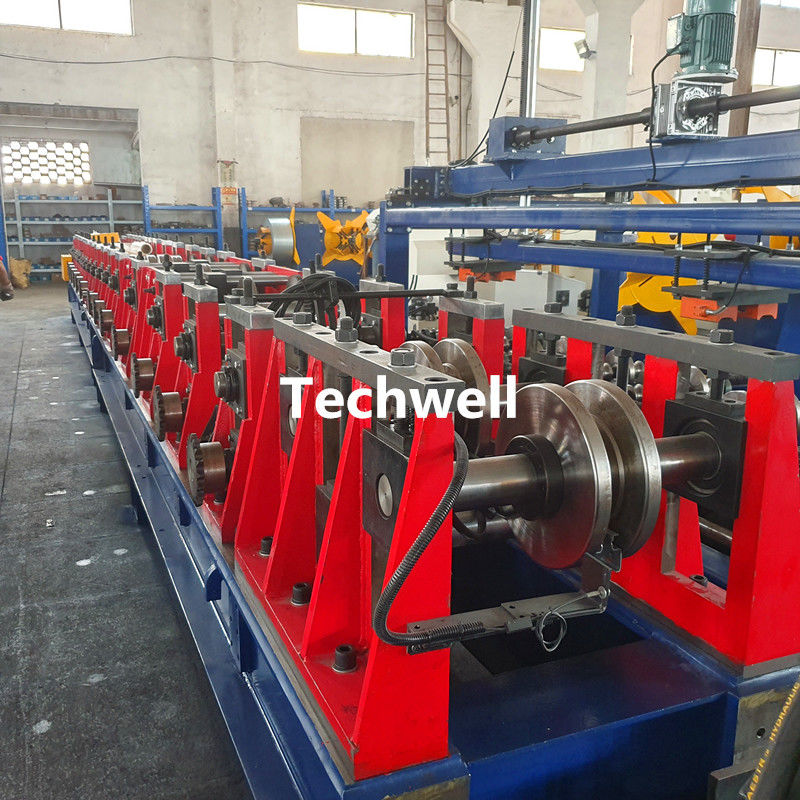

Máquina principal de moldagem de rolos	1 Unidade
Cortes hidráulicos	1 Unidade
Estação hidráulica	1 Unidade
Sistema de controlo elétrico	1 Unidade
A mesa está esgotada.	1 Unidade

Perfil do rack acabado

Máquina de moldagem de rolos de prateleiras 2

Mais imagens da máquina de moldagem de racks verticais

Máquina de moldagem de rolos de prateleiras 3

Máquina de moldagem de rolos de prateleiras 4

Máquina de moldagem de rolos de prateleiras 5
