Lugar de origem:
China
Marca:
TECHWELL
Certificação:
CE, ISO
Número do modelo:
TW-C300
Contacte-nos
O Purlin de C lamina a formação da máquina com 18 estações principais do rolo para a espessura 1.5-3.0mm TW-C300
Especificações técnicas principais
| NÃO. | Artigo | Parâmetro | Qty |
| 1. |
Espessura do material da bobina Material |
1.5-3.0mm Bobinas galvanizadas, bobinas laminadas |
|
| 2. |
Decoiler (largura da bobina) Identificação O.D Capacidade de peso de decoiler |
Máximo 1500mm 400-530mm Máximo 1500mm Máximo de 5 toneladas |
1Unit |
| 3. | Pitada que alimenta & que nivela o dispositivo |
alimentação da pitada de 2 rolos nivelamento de 7 rolos (rolos da parte superior 3, mais baixo 4 rolos) nivelando o diâmetro do rolo: aproximadamente Φ90mm poder do motor: sobre 4KW |
1 unidade |
| 4. | Dispositivo de perfuração hidráulico |
Tipo de perfuração: Tipo pré-perfurando hidráulico tamanho de perfuração do molde: de acordo com o desenho energia hidráulica: 11KW |
1 unidade |
| 5. | Rolo principal que faz parte |
Formando estações: 18 estações (dependa dos perfis) material do rolo: Aço do nível superior GCr15 (HRC58-62), e a superfície do rolo com ≥ duro 0.05mm do cromo Diâmetro do eixo: Φ80mm Material do eixo: Aço do nível superior 45# Tipo de movimentação: Transmissão Chain Formando a velocidade: 0-15m/min Poder principal: 15 QUILOWATTS |
1 unidade |
| 6. | Corte |
Tipo do corte: corte hidráulico Ao cortar, parada da máquina tolerância do corte: +/-1.5mm codificador: Tipo de OMRON |
1 unidade |
| 7. | Controle bonde |
PLC: PANASONIC marca ou feito-à-medida Inversor: Tipo de YASKAWA ou feito-à-medida Tela táctil: PANASONICE ou feito-à-medida Tipo da operação: Tela táctil & botão |
1 unidade |
Fluxograma de trabalho
→ de alimentação do guia do → de Decoiler que nivela o → → de perfuração hidráulico rolo principal que forma o → → hidráulico do corte
Tabela do apoio
Desenho do perfil da referência
Vantagens competitivas

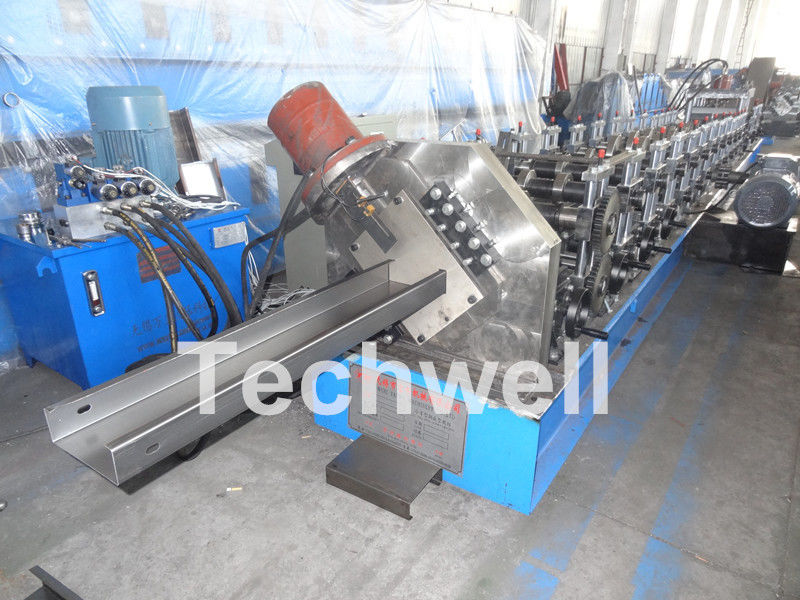

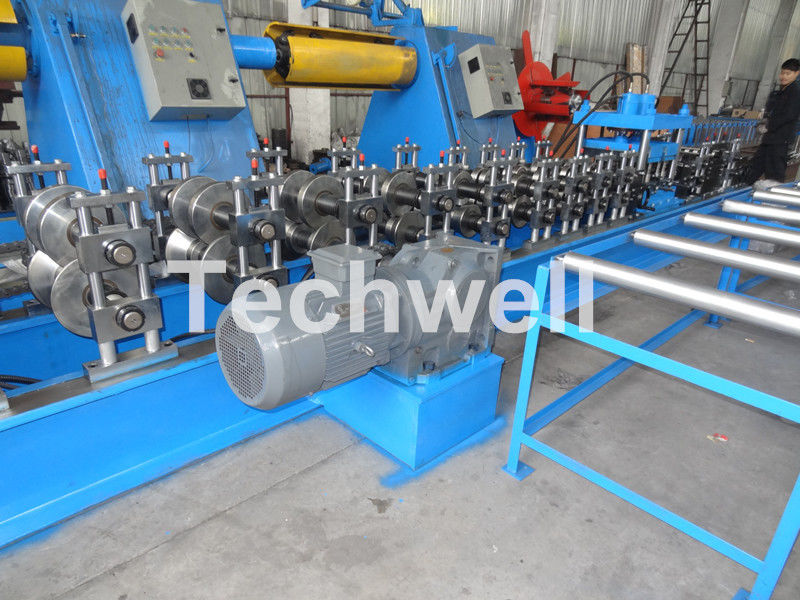

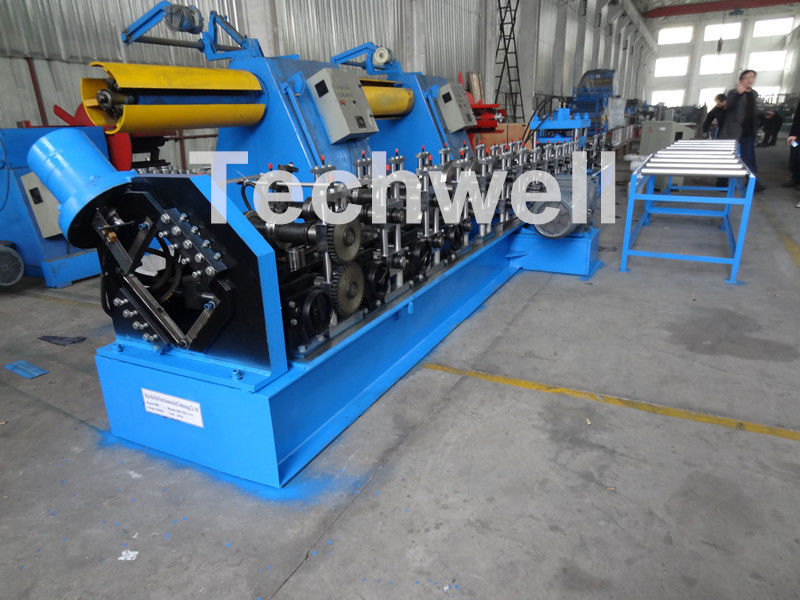

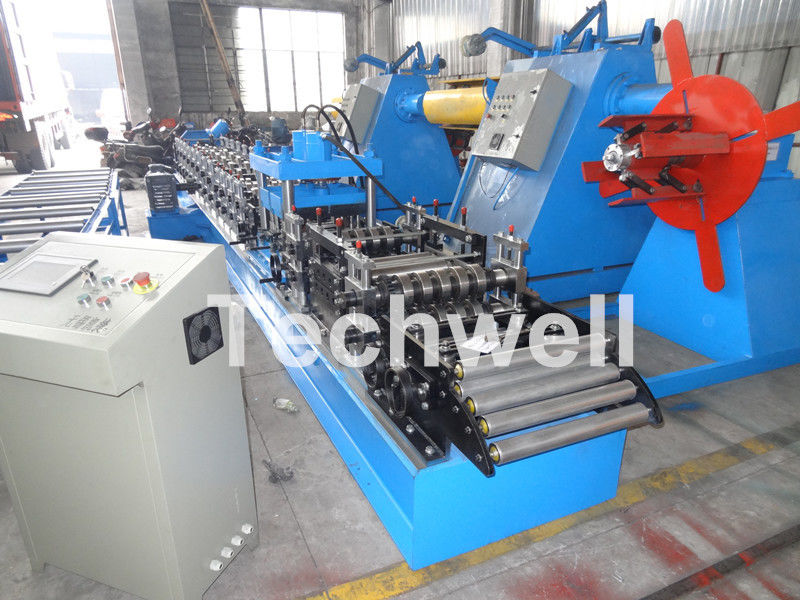

Mais imagens da máquina
