O PLC controla o rolo da forma de U que forma a máquina para a canaleta em U de aço TW-U100

 Rolo de aço da forma de U que forma a máquina para fazer o perfil da canaleta em U da espessura de 1.5-3.0mm

   A). Especificação principal do rolo do Purlin de U que forma a máquina

• Material: HRC, CENTRO DE DETECÇÃO E DE CONTROLO, SOLDADO
• Espessura material: 1.5-3.0mm
• Poder principal: 11KW
• Energia hidráulica: 5.5KW
• Decoiler: Decoiler manual ou hidráulico
• Capacidade de peso de decoiler: De 5 toneladas
• Diâmetro da linha central: 75mm
• Formando a estação: 12 estações
• Material da linha central principal: aço do nível superior 45#, aquecido e extinto
• Material do rolo: Processo extinto e aquecido do aço GCr15, o HRC58-62
• Formando a velocidade: 0-20m/min
• Movimentação: Transmissão Chain
• Controle bonde: Sistema de controlo da frequência do PLC com tela táctil
• PLC: PANASONIC marca
• Codificador: Tipo de OMRON
• Transdutor: PANASONIC marca


   B). Fluxo de funcionamento do rolo do Purlin de U que forma a máquina


Decoiler --- Fedding & nivelamento --- Formação do rolo --- Corte-à-comprimento --- Corra para fora a tabela




   C). Componente principal do rolo do Purlin de U que forma a máquina


• Decoiler ------------------------------------------------- 1 unidade
• Alimentação & nivelamento ----------------------------------- 1 unidade
• Rolo principal que forma a máquina ----------------------------1 unidade
• Dispositivo hidráulico do corte ------------------------------ 1 unidade
• Estação hidráulica -------------------------------------- 1 unidade
• Controle de computador do PLC -------------------------------- 1 unidade
• Tabela da saída -------------------------------------------- 1 unidade



   D). Desenho do perfil do rolo do Purlin de U que forma a máquina





   E). Aplicação do rolo do Purlin de U que forma a máquina


purlin de u, purlin em forma de u, canaleta em U, seção de u, perfil de u, forma de u, purlin de aço de u, construção de aço do purlin de u


   F). Nossas vantagens do rolo do Purlin de U que forma a máquina



• Livre o projeto
• De alta qualidade
• Seguro
• Durável
• Preço razoável
• Bom após o serviço
• Garantia de 1 ano
• Mais de 10 anos de experiência

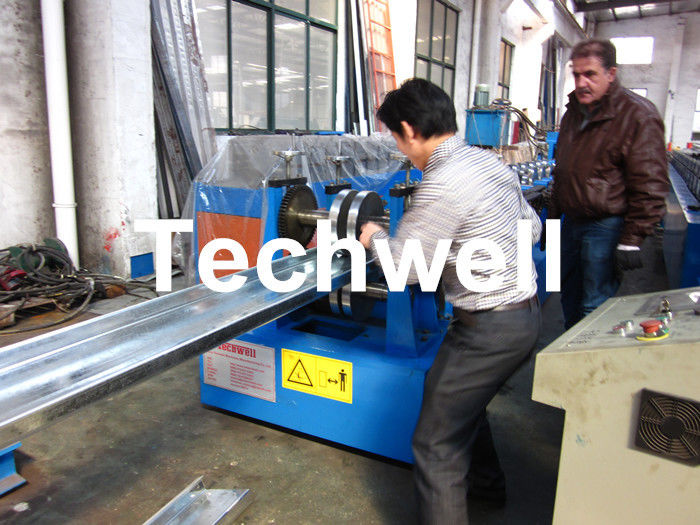

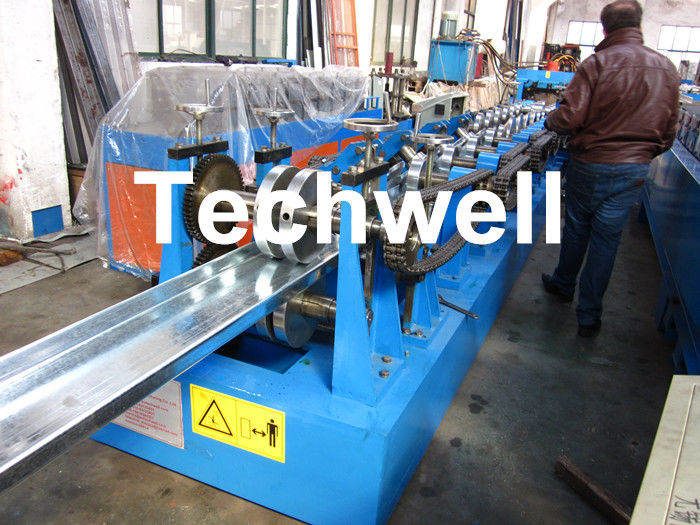

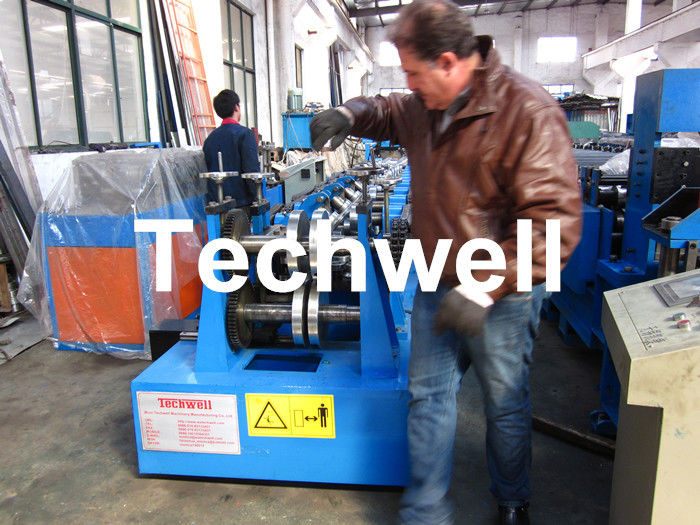

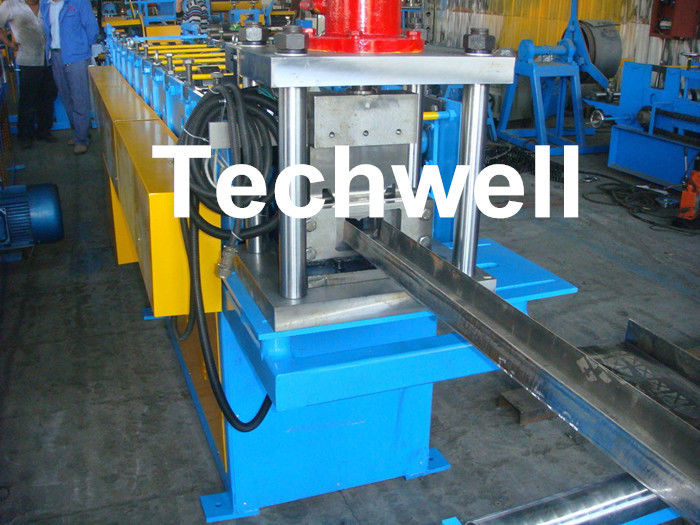

   G). Imagens da máquina do rolo do Purlin de U que forma a máquina







   H). Máquina da fábrica de nossa empresa








   J). Certificados principais de Máquina & Empresa
