rolo octogonal da tubulação do tubo de 0.4-1.2mm que forma o equipamento da máquina com os blocos de guiamento da coluna e da corrediça que formam a estrutura

rolo octogonal da tubulação do tubo de 0.4-1.2mm que forma o equipamento da máquina com os blocos de guiamento da coluna e da corrediça que formam a estrutura

Porta rolo de Formação de Quadros da máquina

Obturador do rolo da porta que dá forma à máquina

Lugar de origem:

China

Marca:

TECHWELL

Certificação:

CE

Número do modelo:

TW-OP008

Contacte-nos

Peça umas citações
Detalhes do produto
Material do eixo:
Aço 45#
Espessura material:
0.4-1.2mm
Material do rolo:
Aço Gcr15
Fonte de Alimentação:
380V, 50Hz, 3phase
Tipo de movimentação:
Movimentação da caixa de engrenagens
Formando a velocidade:
8-10m/min
Descrição do produto

rolo octogonal da tubulação do tubo de 0.4-1.2mm que forma o equipamento da máquina com os blocos de guiamento da coluna e da corrediça que formam a estrutura



   Descrição da máquina octogonal da tubulação do tubo



Porque seu nome mostra, o tubo octogonal é material de construção do novo tipo. Os tubos octogonais são amplamente utilizados no petroquímico, na dessulfuração do central elétrica, no espaço aéreo, nos navios, na maquinaria, nas comunicações, na eletrônica e nos outros campos. No mercado, há dois tipos tubos octogonais, sem emenda e interloacked. O tubo octogonal sem emenda é feito igualmente pela tubulação fria da tração que faz a máquina. Aqui eu mostrarei principalmente ao bloqueio a tubulação octogonal do tubo com a emenda bloqueada.



   Componentes principais



 Decoiler/Uncoiler  1 unidade
 Dispositivo de alimentação do guia  1 unidade
 Rolo que forma a máquina  1 unidade
 A mosca viu o corte  1 unidade
 Caixa de controle do PLC  1 unidade
 Tabela da saída  1 unidade



   Parâmetros técnicos principais



  • Espessura da bobina: 0.4-1.2mm
  • Especs. do material: 40mm, 60mm, 70mm, 80mm
  • Formando a velocidade: 8-10m/min (com exclusão do tempo do corte)
  • Formando o rolo: Aproximadamente 20 estações (dependa do perfil)
  • Poder do motor principal: 7.5KW
  • Material do rolo: Aço GCr15, com HRC58-62 extinto
  • Diâmetro principal da linha central: 60mm
  • Material do eixo: aço 45#
  • Método do corte: A mosca viu o corte
  • Formando a estrutura: Blocos de guiamento do colum + da corrediça
  • Sistema de controlo bonde: Linha inteira controle adotado do PLC
  • Tolerância do corte: 10m +/-0.5mm
  • Tipo de movimentação: Movimentação da caixa de engrenagens





   Desenho do perfil da referência

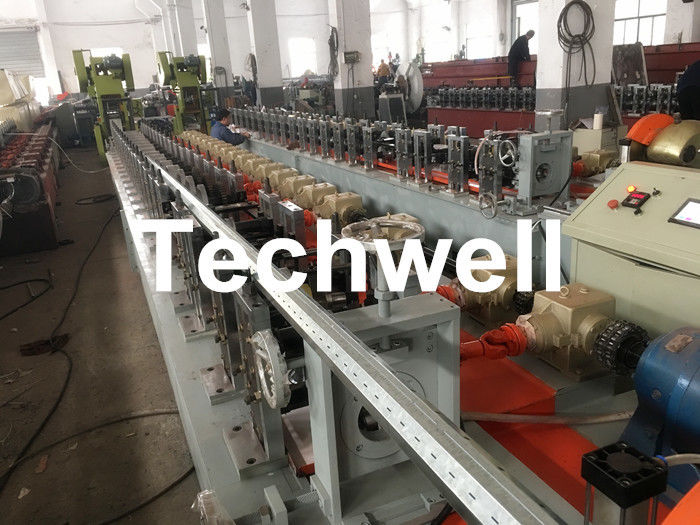

rolo octogonal da tubulação do tubo de 0.4-1.2mm que forma o equipamento da máquina com os blocos de guiamento da coluna e da corrediça que formam a estrutura 0

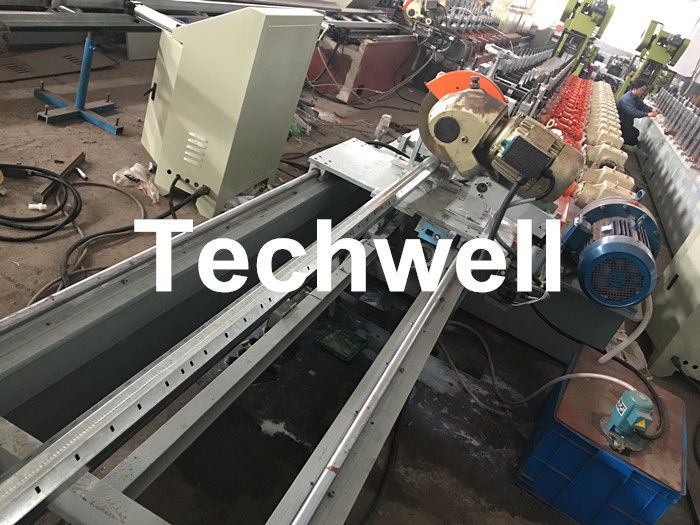

rolo octogonal da tubulação do tubo de 0.4-1.2mm que forma o equipamento da máquina com os blocos de guiamento da coluna e da corrediça que formam a estrutura 1









   Fluxo de funcionamento





– Formação do Guiar-rolo da alimentação – – corte desenrolando-se da serra da mosca – tabela da corrida-para fora

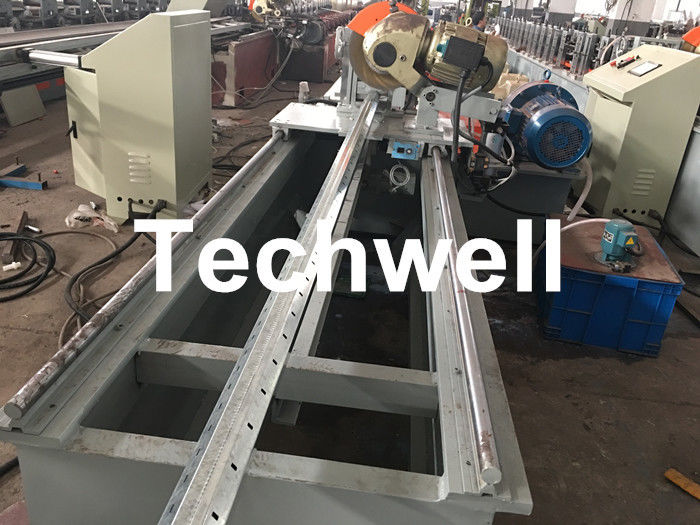

rolo octogonal da tubulação do tubo de 0.4-1.2mm que forma o equipamento da máquina com os blocos de guiamento da coluna e da corrediça que formam a estrutura 2





   Vantagens competitivas



1. Produtos duráveis e amplamente utilizados

2.Simple a operar-se quando monte

o fabricante 3.Direct, fornece com o preço de alta qualidade e melhor.

amostra 4.Provide em livre.

5.Products e a solução do projeto forneceram rapidamente e livremente

projeto 6.Best orientado para suas exigências especiais





   Mais imagens da máquina

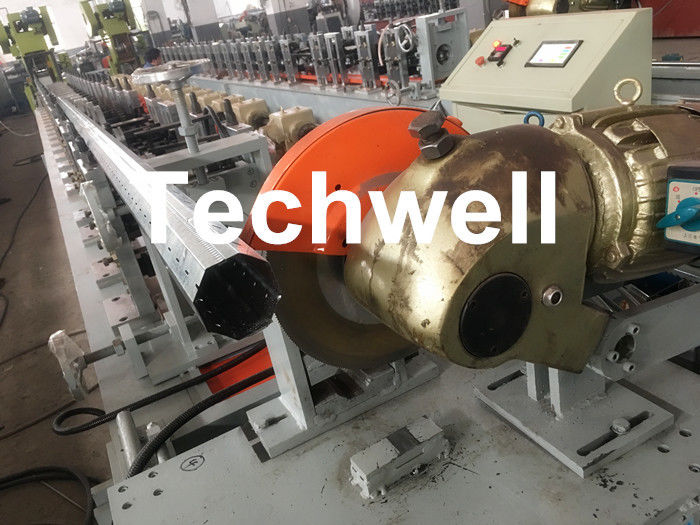

rolo octogonal da tubulação do tubo de 0.4-1.2mm que forma o equipamento da máquina com os blocos de guiamento da coluna e da corrediça que formam a estrutura 3
