Rolo da veneziana da porta do obturador de rolamento da espuma do plutônio que forma a máquina com o 0-15m/min que forma a velocidade, tipo de movimentação da caixa de engrenagens

Rolo da veneziana da porta do obturador de rolamento da espuma do plutônio que forma a máquina com o 0-15m/Min que forma a velocidade, tipo de movimentação da caixa de engrenagens

   Sumário da veneziana da porta do obturador do rolo da espuma do plutônio

Este rolo que forma a máquina é produzindo a porta de alumínio do obturador & as venezianas da janela com espuma-enchido, nossas linhas deformação terminam com o trabalho feito com ferramentas apropriado produzir os perfis do obturador de rolamento espumado em tamanhos diferentes, inline espumando, perfurando e cortando às operações do comprimento. As linhas para a densidade high-density ou baixa espumaram perfis.

   Especificações técnicas principais

1). Decoiler manual de 3 toneladas

  1. tipo de Decoiler: Tipo manual decoiler

  2. capacidade de peso de decoiler: de 3 toneladas

  3. expansão manual

  4. desenrolar-se passivo

  5. IDENTIFICAÇÃO: 508mm, 610mm

2). Guia de alimentação

  1. função: É usada para liberar a cabeça da bobina e para alimentá-la na máquina de formação, fazendo a bobina reta e lisa após decoiling.

3). Máquina principal da veneziana da porta do obturador do rolo da espuma do plutônio

  1. Consiste no quadro da máquina, nas peças da transmissão e os rolos etc. da formação.

  2. espessura do material: 0.3-0.8mm

  3. formando o tipo material: Alumínio, SOLDADO. Aço carbono

  4. suporte do quadro da máquina: Aço estrutural soldado com tratamento do sopro de tiro

  5. diâmetro do eixo: 40mm ou 50mm

  6. material do eixo: Aço do nível superior 45# com tratamento térmico

  7. material do rolo: Nível superior GCr15, aço modelo, tratado toda por máquinas precisas do CNC, HRC50-54

  8. formando estações: aproximadamente 34 estações (dependa do projeto final)

  9. formando a velocidade: 0-15m/min

  10. formando o motor: 7.5KW

  11. formando a estrutura: Coluna de guiamento

  12. Transmissão: Movimentação da caixa de engrenagens

  13. Ajuste manualmente os espaços e os rolos podem produzir a folha da espessura diferente em uma escala.

4). Máquina da espuma da injeção do plutônio

  1. máquina da espuma do plutônio: Com dois grupos “ISO/POLI”

  2. máquina de formação de espuma de baixa pressão

5). Endireite o dispositivo

  1. Para endireitar o perfil

6). Máquina de perfuração pneumática

  1. material do cortador: Cr12Mov, HRC58-62 extinto

  2. perfuração contínua

7). Corte servo da Voo-serra

  1. corte de seguimento servo da voo-serra

  2. cortando o poder: 2.2KW

  3. Poder servo: 1.5KW

8). Sistema de controlo do PLC

  1. adota a tecnologia do controle do PLC, frequência ajustam a tecnologia da velocidade, realizam a produção automática.

  2. forneça a boa tela do homem e da máquina, que pode ajustar os grupos, o comprimento da placa, e a quantidade.

  3. tipo da operação: Tela tocante + botão

  4. Usando o codificador para calcular o número e a medição do comprimento

  5. controle bonde: Sistema de controlo da frequência do PLC com tela táctil

  6. PLC: PANASONIC marca

  7. codificador: Tipo de OMRON

  8. tamanho do painel de controlo do PLC: 700mm (L) x 1000mm (h) x 300mm (W)

9). Tabela da corrida-para fora

  1. É usada para apoiar os painéis terminados

  2. A tabela que nós fornecemos é 2 partes com comprimento de 2000mm, ele pode apoiar os painéis com o 10000mm na condição normal

  3. O quadro do suporte é soldado pelo quadrado-aço

  4. tipo simples da tabela do não-poder

   Componentes principais

   Perfis da veneziana do obturador do rolo da espuma do plutônio

   Fluxo de funcionamento do obturador do rolo da espuma do plutônio

Decoiler manual --- Guia de alimentação --- Formação do rolo --- Máquina da injeção da espuma do plutônio --- Endireite o dispositivo --

- Perfuração pneumática --- Corte servo da Voo-serra --- Corra para fora tabelas

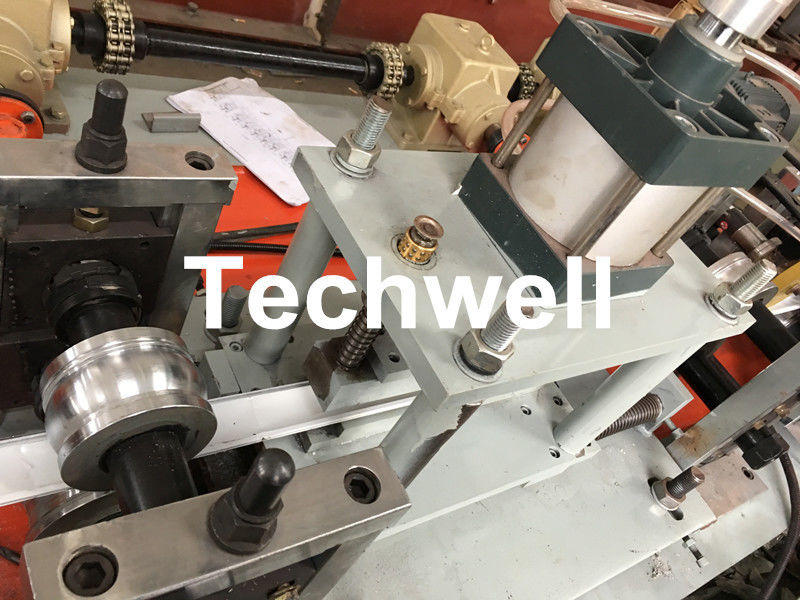

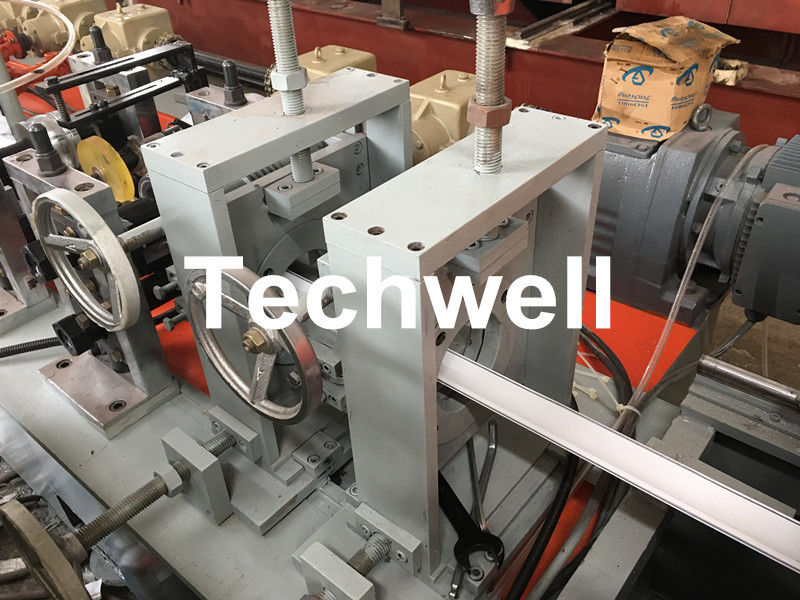

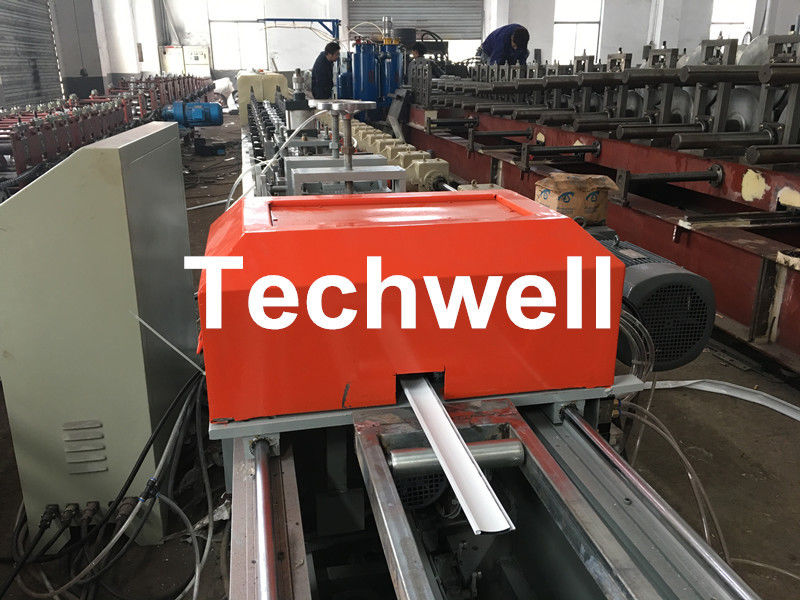

   Mais imagens da máquina
