Panasonic controla o rolo do tampão de Ridge que forma a máquina para fazer a folha da bobina de 0.3-0.8mm

Panasonic controla o rolo do tampão de Ridge que forma a máquina para fazer a folha da bobina de 0.3-0.8mm

   Descrição do rolo do tampão de Ridge do telhado que forma a máquina

• As máquinas diferentes do painel do telhado podem produzir formas diferentes do telhado de aço, das folhas de parede de acordo com os desenhos do perfil dos clientes e da exigência. O telhado de aço, folhas de parede é materiais de construção novos com várias espessura e cores. Têm muitas vantagens, tais como o baixo custo, a instalação fácil, período curto da construção, reciclam o uso, aparência bonita, e são de pouco peso mas de grande resistência. São usados como o telhado e as paredes do ginásio, do aeroporto, do teatro, da fábrica, do armazém, da garagem, do centro de exposição, etc.

• O rolo completo do tampão do cume que forma a linha da máquina inclui o decoiler, máquina principal, sistema de controlo do computador e corre para fora tabelas. Nossas máquinas são equipadas com um sistema de controlo do computador. Nós programamos simplesmente as partes e o comprimento que nós precisamos no computador e a máquina do tampão do cume produ-lo automaticamente. As máquinas são estábulo fácil de operar e do corredor.

   Especificações técnicas principais

• Espessura material: 0.4-0.8mm
• Material: Galvanizado, Pre-pintado, com força de rendimento 300Mpa
• Suportes de formação: aproximadamente 15 grupos (dependa do projeto final)
• Material do rolo: Aço do nível superior 45#, tratado toda por máquinas precisas do CNC, e revestido com o cromo duro de 0.05mm e o tratamento de lustro.
• Material do eixo: Aço do nível superior 45# com tratamento térmico.
• Diâmetro do eixo: ¢75mm
• Velocidade de trabalho: 0-15 m/min
• Poder principal: 5,5 QUILOWATTS
• Energia hidráulica: 2.2KW
• PLC: PANASONIC marca
• Codificador: Tipo de OMRON
• Tranducer: PANASONIC marca
• Tensão: 380V, 3 fase 50Hz (ou de acordo com a exigência local dos clientes)
• Peso da máquina: sobre de 5,5 toneladas
• Dimensão da máquina: aproximadamente 8000mm (L) x 1200mm (W) x 1400mm (H)
• Este rolo que forma ternos da máquina para o material enrolado do metal, faz a forma exigida após o processamento de desenrolar-se, da formar continuamente e do cortar ao comprimento. Adote o sistema de controlo do PLC, tecnologia da ajustar-velocidade da frequência da C.A., de modo que realize a produção automática continuamente.

   Carta de fluxo do rolo que forma a máquina

Decoiler --- Guia de alimentação --- Formação do rolo --- Corte-à-comprimento --- Corra para fora a tabela

   Componentes principais

• Decoiler ---------------------------------------------------------------- 1 unidade
• Guia de alimentação -------------------------------------------------------- 1 unidade
• Formação principal do rolo ---------------------------------------------------- 1 unidade
• Corte hidráulico ----------------------------------------------------- 1 unidade
• Estação hidráulica ----------------------------------------------------- 1 unidade
• Controle de computador do PLC ---------------------------------------------- 1 unidade
• Tabela da saída -----------------------------------------------------------1 unidade

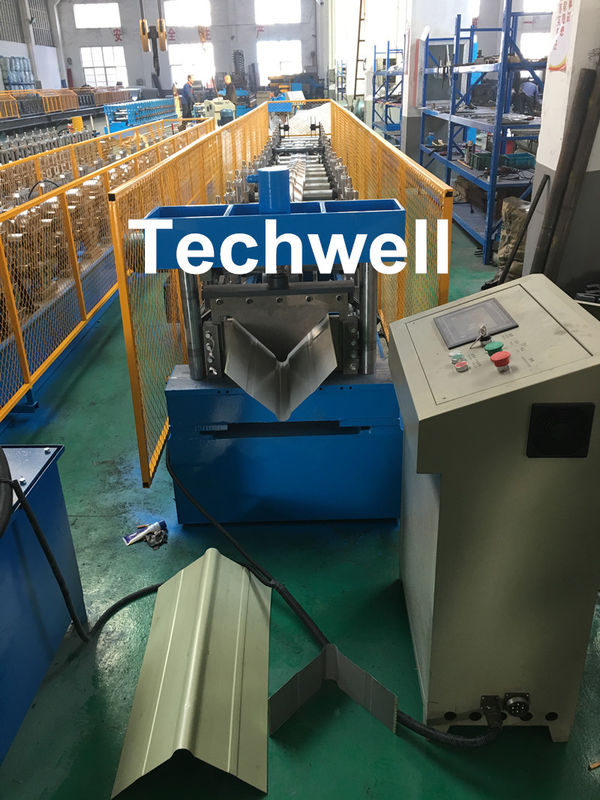

   Imagens do produto acabado

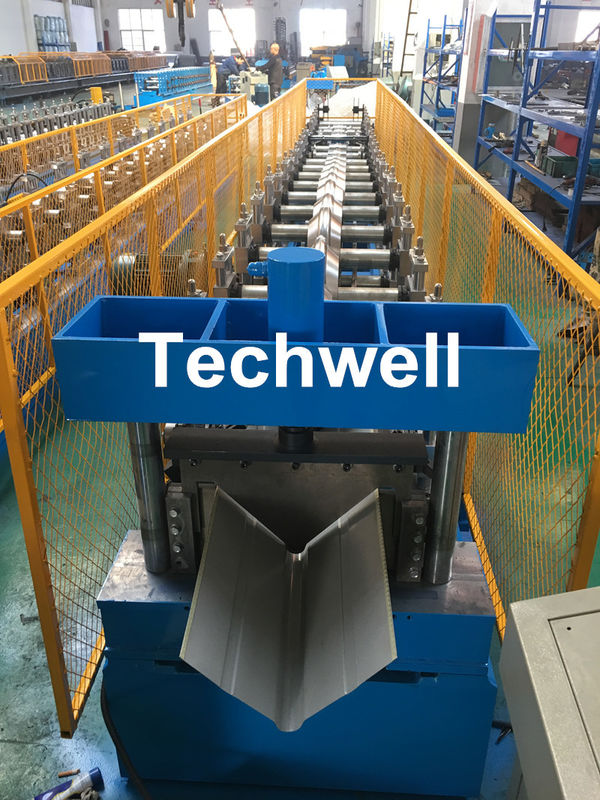

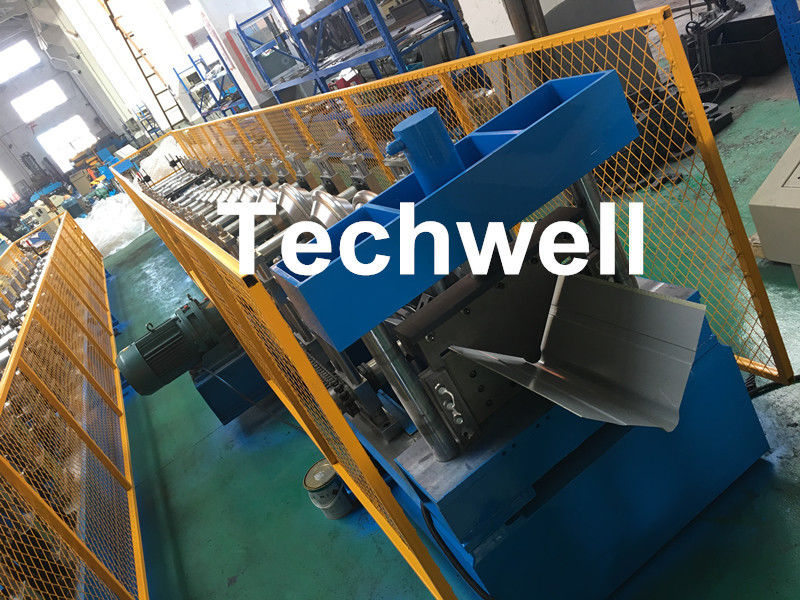

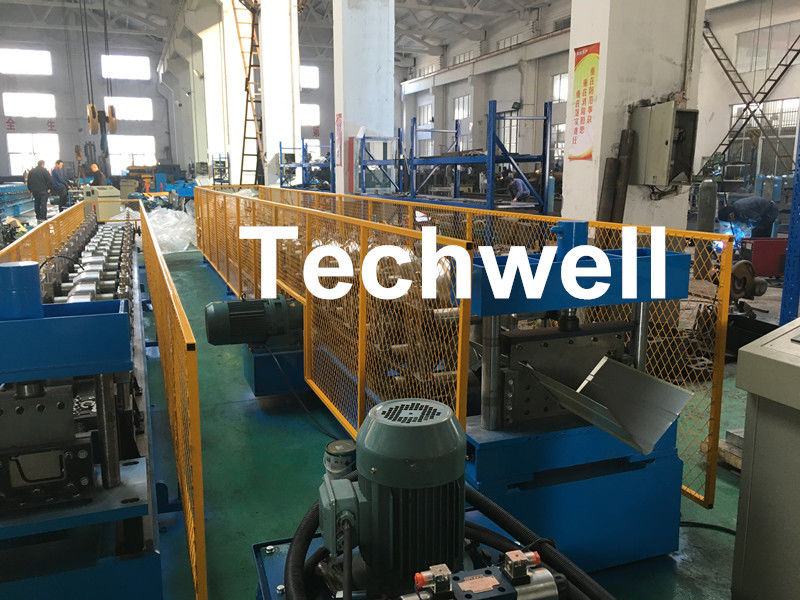

   Mais imagens da máquina
