Lugar de origem:
China
Marca:
TECHWELL
Certificação:
CE, ISO
Número do modelo:
TW-RCM
Contacte-nos
Rolo de piscamento do vale do metal que formam a máquina com material de aço do rolo do nível superior 45# e 0-15m/min que forma a velocidade
Introdução de máquina de piscamento de Vallet, máquina do tampão de Ridge do telhado
Especificações técnicas principais
NÃO | Especificações técnicas | Observação | |
1 | Decoiler manual | Tipo de Decoiler | Decoiler passivo manual |
Capacidade de peso de decoiler | De 3 toneladas | ||
Expansing manual, voz passiva desenrola-se | |||
2 | Rolo principal que forma a máquina | Matéria prima | Placa de aço da cor, aço galvanizado |
Espessura da bobina | 0.3-0.8mm | ||
Suportes do rolo | aproximadamente 15 estações | ||
Tipo de formar a máquina | Transmissão Chain | ||
Material do rolo | Aço do nível superior 45#, e revestido de superfície de cromo duro de 0.05mm | ||
Diâmetro do eixo | ¢75mm | ||
Material do eixo | Aço do nível superior 45# | ||
Poder do motor | 5.5KW | ||
Tipo do corte | Corte de Hydrauluic | ||
Energia hidráulica | 3.0KW | ||
Formando a velocidade | sobre 0-15m/min | ||

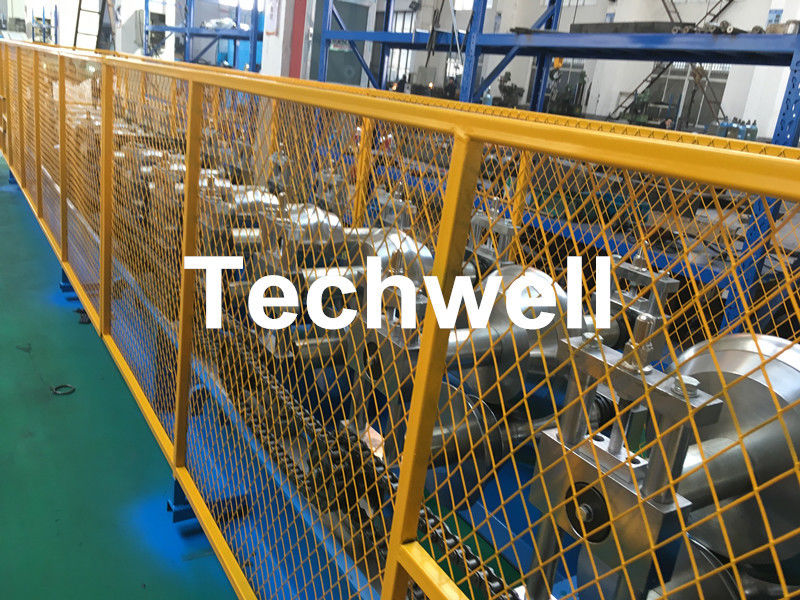

3 | Malha protetora móvel | Para evitar acidentes, a máquina será coberta com a malha protetora móvel | |
4 | Sistema de pressão & de corte hidráulico | Material da lâmina/do molde de pressão | Cr12, dureza de 58-62 HRC |
Tipo do corte | Corte hidráulico | ||
Energia hidráulica | 3.0KW | ||
Medição do comprimento | Medição automática do comprimento do codificador | ||
Tolerância do comprimento | +/-1.5mm para cada produto acabado da parte | ||
Codificador | Tipo de OMRON | ||
5 | Sistema bonde | PLC | PANASONIC marca |
Inversor | Tipo de YASKAWA | ||
Tela táctil | PANASONICE | ||
Tipo da operação | Tela táctil & botão | ||
6 | Estação hidráulica | Estação hidráulica | Tipo chinês famoso |
7 | Tabelas do apoio | Tipo da tabela | Tipo simples do nonpower |
Função | Para apoiar os painéis ondulados terminados |
Fluxograma de trabalho
Decoiler --- Guia de alimentação --- Formação do rolo --- Corte-à-comprimento --- Corra para fora a tabela
Aplicações
Telhe o tampão do cume, tampão do cume, telha de cume; vale do cume; piscamento do cume; piscamento do vale; tampão do chapéu alto, tampão superior do cume.

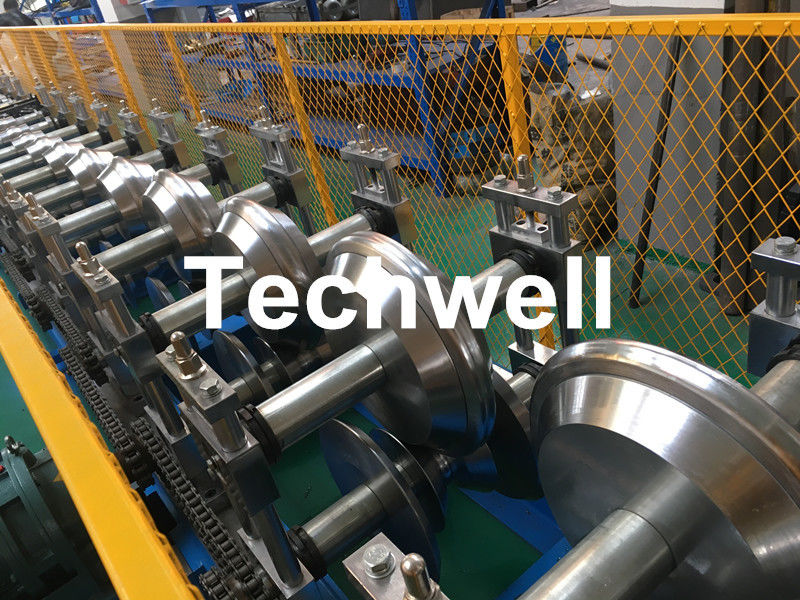

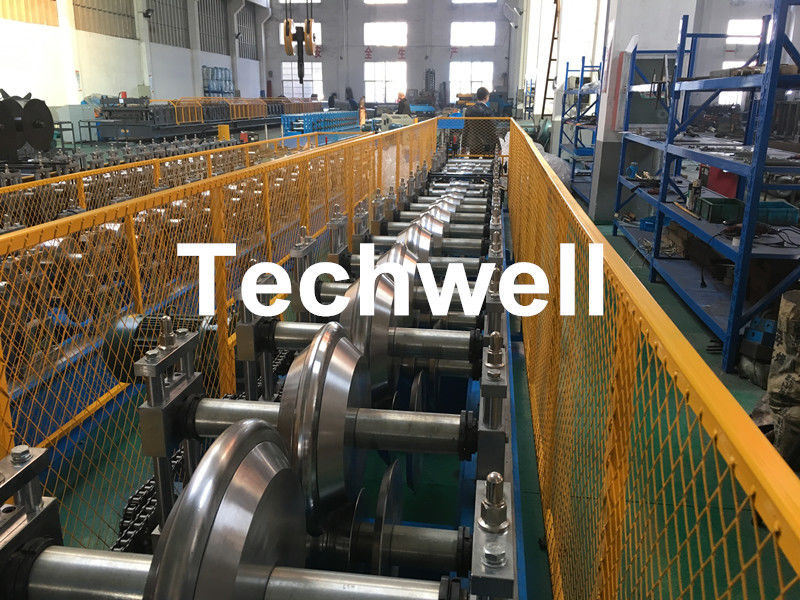

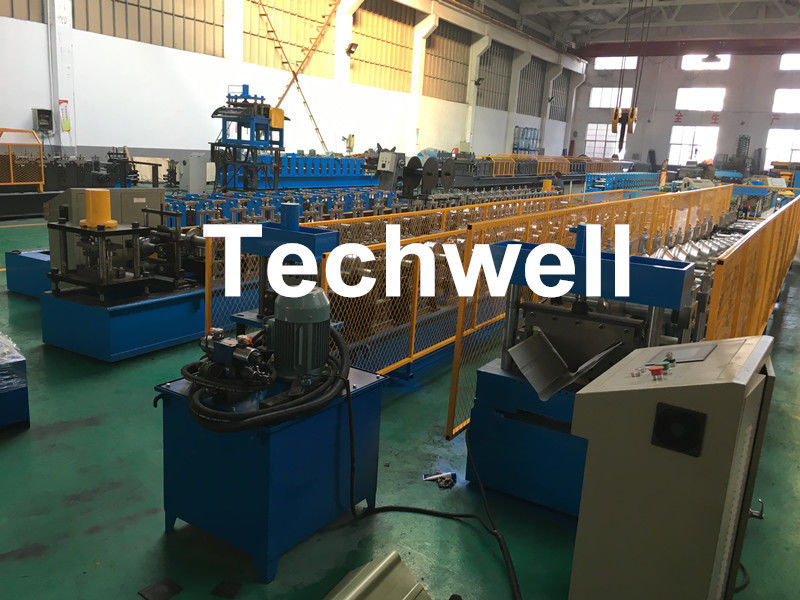

Mais imagens da máquina
