rolo da escada do cabo 0-15m/Min que forma a máquina com controle de frequência do PLC de Panasonic

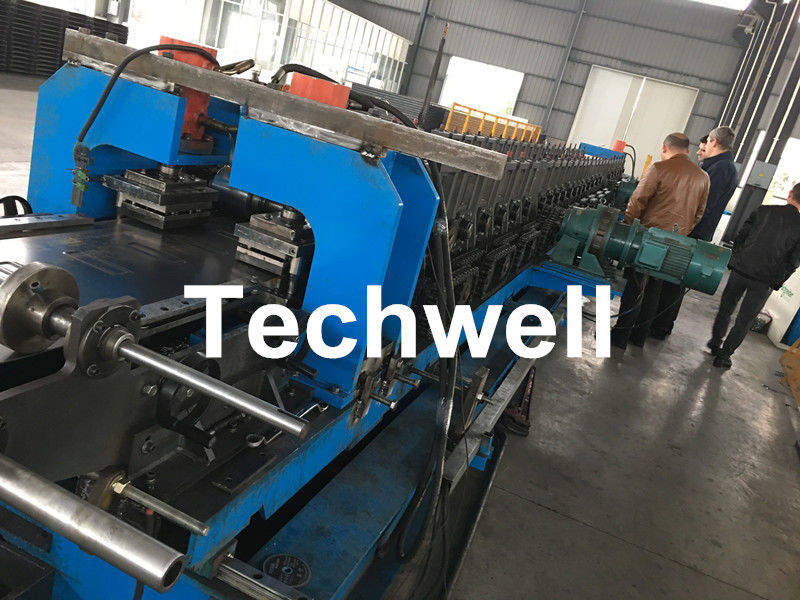

  • 0-15m/Min Cable Ladder Roll Forming Machine With Panasonic PLC Frequency Control
  • 0-15m/Min Cable Ladder Roll Forming Machine With Panasonic PLC Frequency Control
  • 0-15m/Min Cable Ladder Roll Forming Machine With Panasonic PLC Frequency Control
  • 0-15m/Min Cable Ladder Roll Forming Machine With Panasonic PLC Frequency Control
Lugar de origem China
Marca TECHWELL
Certificação CE, ISO
Número do modelo TW-CBT300
Quantidade de ordem mínima 1 conjunto
Preço Contact us
Detalhes da embalagem pacote desencapado
Tempo de entrega 60-80 dias de trabalho
Termos de pagamento 40% T/T adiantado, 60% T/T antes da expedição
Habilidade da fonte 10 jogos

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Quadro da máquina Aço do nível superior soldado e que modera o tratamento Formando a velocidade 0-15m/min (com exclusão do tempo da perfuração/corte)
Material do rolo Aço do nível superior GCr15, e superfície do rolo com ≥ duro 0.05mm de Chrome Diâmetro do eixo 80mm
Energia hidráulica 11Kw perfuração Pré-perfurar hidráulico
Realçar

Cabo bandeja formando máquina

,

Bandeja de cabo que faz a máquina
Deixe um recado
Descrição de produto

Rolo da escada do cabo que forma a máquina com controle de frequência do PLC de Panasonic, dispositivo pré-perfurando hidráulico



   Especificações técnicas principais



NÃO   Especificações técnicas Observação
1 Decoiler hidráulico Tipo de Decoiler Decoiler hidráulico
Capacidade de peso de decoiler De 7 toneladas
Bobina de liberação elétrica, expansão hidráulica, tensão
Poder do motor 5.5KW
Poder do sistema hidráulico 4.0KW
2 Rolo 7 que nivela a máquina Nivelando o dispositivo Pitada que alimenta, nivelamento de 2 rolos de 7 rolos
Nivelando o diâmetro do rolo aproximadamente Φ 90 milímetros
Nivelando o material do rolo nível superior 40Cr
Tratamento térmico de nivelar o rolo a Olá!-frequência de superfície extingue o tratamento
Nivelando o poder do motor 4.0KW
3 Máquina de alimentação servo Poder do servo motor 3.0KW
Para exigir exatamente alimente a folha na máquina de perfuração de acordo com o programa do grupo
4 Máquina pré-perfurando hidráulica Perfurar morre Movimentos Cr12, extinguindo o processo
Perfurar morre tamanho de acordo com o desenho
Poder de perfuração 15KW
Perfuração controlada pelo PLC
5 Rolo principal que forma a máquina Matéria prima SOLDADO ou aço carbono
Espessura da bobina 1.0-2.5mm
Suportes do rolo aproximadamente 18 estações
Tipo de formar a máquina Transmissão Chain
Material do rolo aço do nível superior GCr15, e superfície do rolo com ≥ duro 0.05mm do cromo
Diâmetro do eixo ¢75mm
Material do eixo tratamento de moderação de aço do nível superior 40Cr (HB220-260)
Poder do motor 15 QUILOWATTS
Tipo do corte Corte de Hydrauluic
Energia hidráulica 15 QUILOWATTS
Formando a velocidade sobre 0-15m/min
6 Corte hidráulico & estação hidráulica Tipo do corte Cargo-corte hidráulico
Material da lâmina de corte Cr12Mov, extinguem o tratamento, HRC58-62
Energia hidráulica 15 QUILOWATTS
Medição do comprimento Medição automática do comprimento do codificador
Tolerância do comprimento +/-1.5mm para cada produto acabado da parte
Codificador Tipo de OMRON
7 Sistema bonde PLC PANASONIC marca
Inversor Tipo de YASKAWA
Tela táctil PANASONICE
Tipo da operação Tela táctil & botão
8 Estação hidráulica Estação hidráulica Tipo chinês famoso
9 Tabelas do apoio Tipo da tabela Tipo simples do nonpower
Função Para apoiar os painéis ondulados terminados





   Desenho do perfil da bandeja de cabo

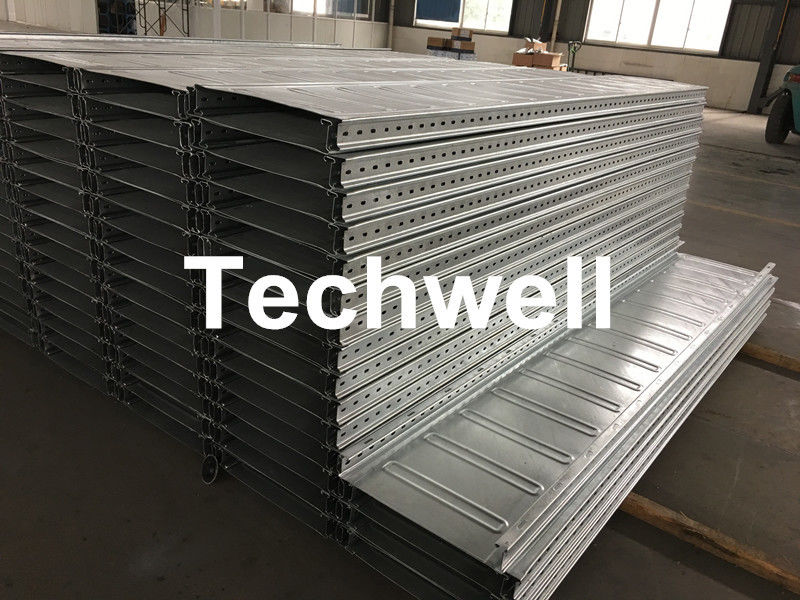

rolo da escada do cabo 0-15m/Min que forma a máquina com controle de frequência do PLC de Panasonic 0

rolo da escada do cabo 0-15m/Min que forma a máquina com controle de frequência do PLC de Panasonic 1



   Componentes principais



  • Decoiler hidráulico --------------------------------------------------------- 1 unidade
  • Nivelando o dispositivo ------------------------------------------------------------ 1 unidade
  • Alimentação servo -------------------------------------------------------------- 1 unidade
  • Pré-perfurar hidráulico -------------------------------------------------- 1 unidade
  • Rolo principal que forma a máquina ---------------------------------------------- 1 unidade
  • Corte hidráulico ------------------------------------------------------------1 unidade
  • Painel de controlo bonde do PLC -------------------------------------------- 1 unidade
  • Estações hidráulicas ---------------------------------------------------------- 1 unidade
  • Corra para fora a tabela --------------------------------------------------------------- 1 unidade

   Fluxograma de trabalho



Decoiling --- Guiamento & nivelamento --- Perfuração --- Formação do rolo --- Corte hidráulico --- Tabela da corrida-para fora



   Aplicações



Bandeja de cabo, escada do cabo, perfil do cabo, perfil da bandeja



   Mais imagens da máquina



rolo da escada do cabo 0-15m/Min que forma a máquina com controle de frequência do PLC de Panasonic 2
