O trilho de guia de aço galvanizado da porta do obturador do rolo do perfil lamina a formação da máquina

Lugar de origem China
Marca TECHWELL
Certificação CE, ISO
Número do modelo TW-GDA008
Quantidade de ordem mínima 1 conjunto
Preço Contact Us
Detalhes da embalagem embalagem padrão
Tempo de entrega 55-65 dias de trabalho
Termos de pagamento 40% T/T adiantado, 60% T/T antes da expedição
Habilidade da fonte 20 conjuntos

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

bate-papo: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
matérias-primas Aço galvanizado, aço carbono Formando estações Aproximadamente 16 estações (dependa do perfil final)
Velocidade de trabalho 0-15m/min Tipo do corte Corte hidráulico
Espessura da bobina 1.5-3.0mm Material do eixo Aço do nível superior 45# com tratamento térmico
Realçar

Antiga máquina de rolo

,

Roll equipamentos que fazem

Deixe um recado
Descrição de produto

Rolo de aço galvanizado do trilho de guia da porta do obturador do rolo do perfil que forma a máquina com controle do tela táctil do PLC



   Descrição do rolo do trilho de guia anterior



  • O rolo do trilho de guia que forma a máquina rezlizes a perfuração e a rotulação de funções como pedido por clientes. Os trilhos de guia terminados são geralmente - visto no elevador, no doorframe, no quadro de janela, na trilha da cortina, na calha elétrica da fiação assim como nos outros dispositivos que precisam de deslizar o sistema.
  • O trilho de guia completo que forma a linha da máquina inclui o decoiler, máquina principal, sistema de controlo do computador e corre para fora tabelas. Nossas máquinas são equipadas com um sistema de controlo do computador. Nós programamos simplesmente as partes e o comprimento que nós precisamos no computador e o trilho que forma a máquina produ-la automaticamente. As máquinas são estábulo fácil de operar e do corredor.



   Especificações técnicas principais



1). Decoiler manual de 3 toneladas



1. Tipo de Decoiler: Tipo manual decoiler

2. Capacidade de peso de decoiler: de 3 toneladas

3. Expansão manual

4. Desenrolar-se passivo

5. Identificação: 508mm, 610mm



2). Alimentando & nivelando o dispositivo



1. Função: É usada para liberar a cabeça da bobina e para alimentá-la na máquina de formação, fazendo a bobina reta e lisa após decoiling.



3). Rolo do trilho de guia que forma a máquina



1. Consiste no quadro da máquina, nas peças da transmissão e os rolos etc. da formação.

2. Espessura material: 1.0-3.0mm

3. formando o tipo material: Aço galvanizado, PPGI

4. Suporte do quadro da máquina: Aço estrutural soldado com tratamento do sopro de tiro

5. Diâmetro do eixo: 75mm

6. material do eixo: Aço do nível superior 45# com tratamento térmico

7. Material do rolo: Nível superior GCr15, aço modelo, tratado toda por máquinas precisas do CNC, HRC50-54

8. Formando estações: aproximadamente 16 estações (dependa do projeto final)

9. Formando a velocidade: 0-15m/min

10. Formando o motor: 11KW

11. Transmissão: movimentação chain



4). Dispositivo de perfuração



1. Tipo de perfuração: Perfuração hidráulica

2. Tamanho de perfuração do molde: De acordo com o desenho

3. Energia hidráulica: 5.5KW



5). Dispositivo do corte



1. cortando o tipo: Corte hidráulico

2. O corte morre material: Cr12Mov

3. Tolerância do corte: +/-1.5mm



6). Sistema de controlo do PLC



1. Adota a tecnologia do controle do PLC, frequência ajustam a tecnologia da velocidade, realizam a produção automática.

2. Forneça a boa tela do homem e da máquina, que pode ajustar os grupos, o comprimento da placa, e a quantidade.

3. Tipo da operação: Tela tocante + botão

4. Usando o codificador para calcular o número e a medição do comprimento

5. Controle bonde: Sistema de controlo da frequência do PLC com tela táctil

6. PLC: PANASONIC marca

7. Codificador: Tipo de OMRON

8. Tamanho do painel de controlo do PLC: 700mm (L) x 1000mm (h) x 300mm (W)



7). Tabela da corrida-para fora



1. É usada para apoiar os painéis terminados

2. A tabela que nós fornecemos é 2 partes com comprimento de 2000mm, ele pode apoiar os painéis com o 10000mm na condição normal

3. O quadro do suporte é soldado pelo quadrado-aço

4. Tipo simples da tabela do não-poder



   Produtos de trilho terminados do guia

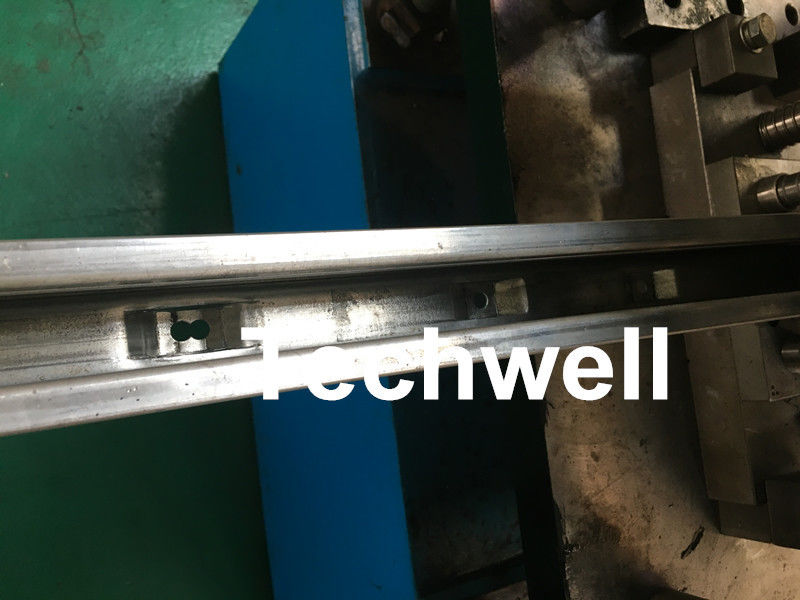

O trilho de guia de aço galvanizado da porta do obturador do rolo do perfil lamina a formação da máquina 0



   Componentes principais



Decoiler/Uncoiler 1 unidade
Alimentando & nivelando o dispositivo 1 unidade
Rolo principal que forma a máquina 1 unidade
Dispositivo de perfuração hidráulico 1 unidade
Dispositivo do corte 1 unidade
Estação hidráulica 1 unidade
Painel de controlo bonde do PLC 1 unidade
Tabela da corrida-para fora 1 unidade



   Fluxograma de trabalho



Decoiler --- Alimentação e nivelamento --- Formação principal do rolo --- Perfuração hidráulica --- Corte-à-comprimento ---

Corra para fora a tabela



   Vantagens competitivas



  • De alta qualidade
  • Preço razoável
  • Bom após o serviço
  • Garantia de 1 ano
  • Mais de 10 anos de experiência



   Mais imagens da máquina

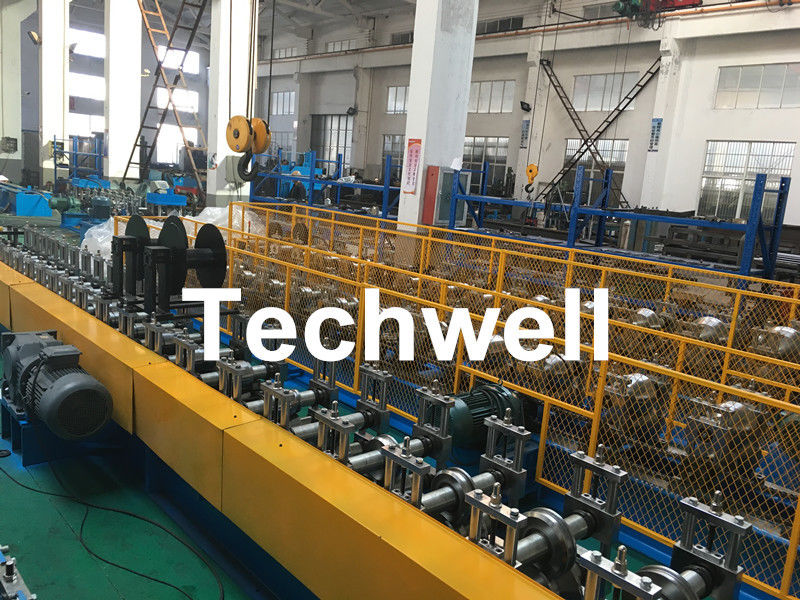

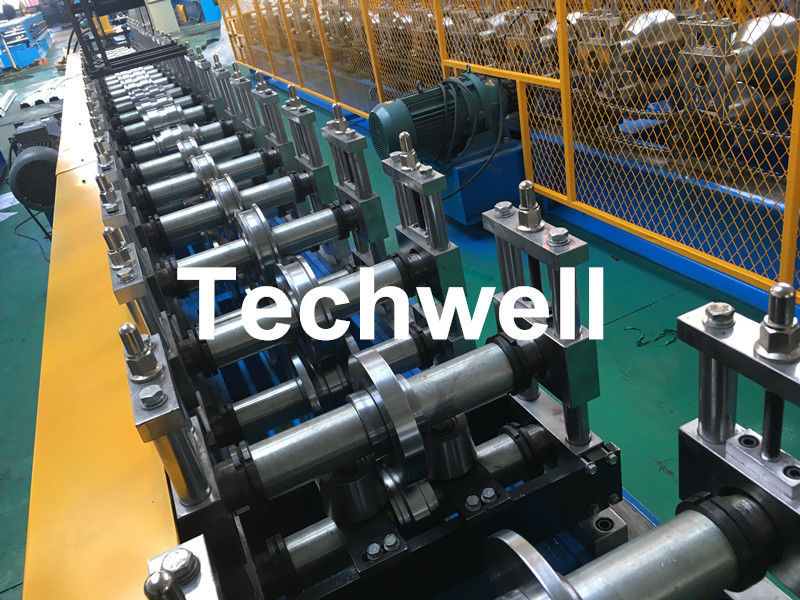

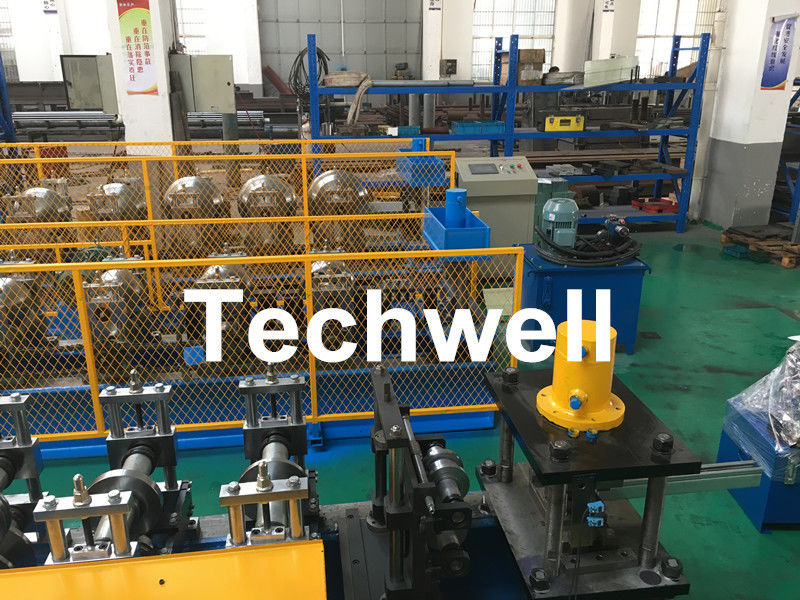

O trilho de guia de aço galvanizado da porta do obturador do rolo do perfil lamina a formação da máquina 1
